TI德州仪器 LTC2373-18 产品介绍

2026-04-14 0次

说明

1Msps 吞吐速率
18 位分辨率，无漏失码
具可选输入范围的 8 通道多路复用器
- 全差分 (±4.096V)
- 伪差分单极 (0V 至 4.096V)
- 伪差分双极 (±2.048V)

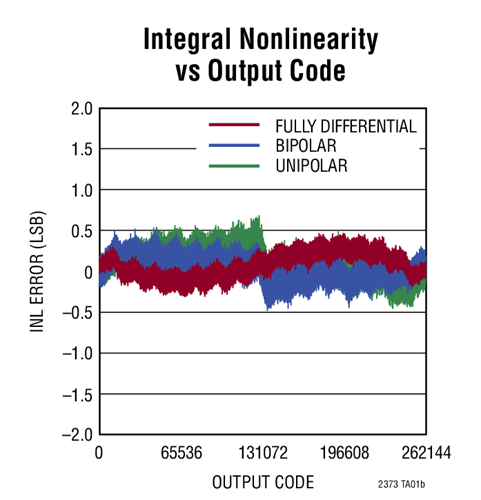

INL：±2.75LSB (最大值)
SNR：在 f_IN = 1kHz 时的典型值为 100dB (全差分) / 95dB (伪差分)
THD：在 f_IN = 1kHz 时的典型值为 -110dB
可编程排序器
可选的数字增益压缩
具有 1.8V 至 5V I/O 电压的单 5V 电源
SPI 兼容型串行 I/O
内置 2.048V 基准和基准缓冲器
无流水线延迟，无周期延迟
功率耗散：40mW (典型值)
保证运作至 125°C

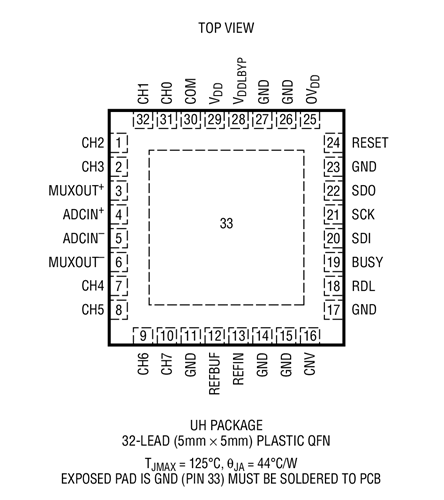

32 引脚 5mm x 5mm QFN 封装

特性

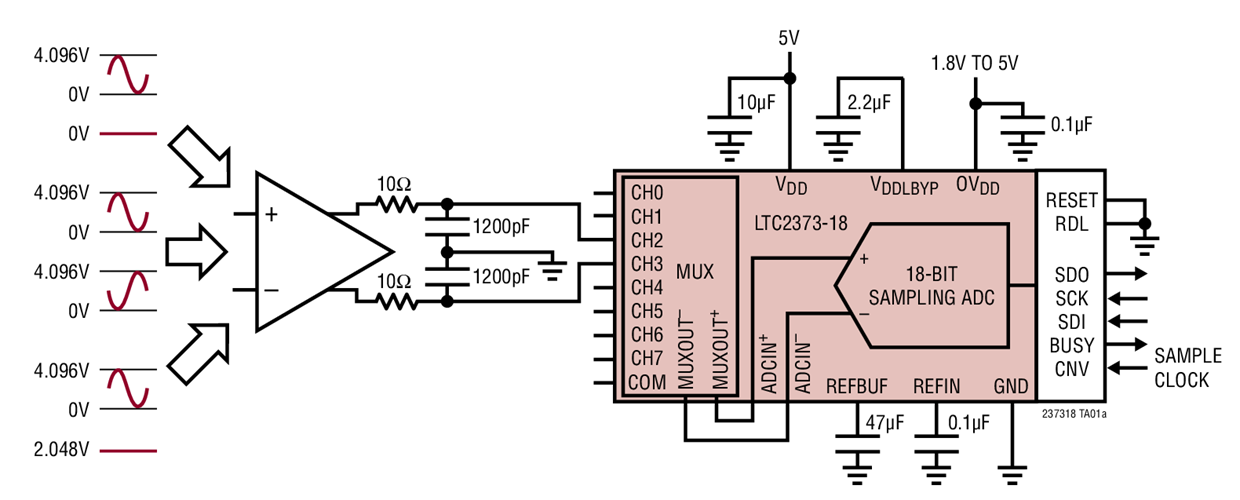

LTC^®2373-18 是一款低噪声、高速、8通道 18 位逐次逼近型寄存器 (SAR) ADC。LTC2373-18 采用单 5V 工作电源，具有一个高度可配置的低串扰 8 通道输入多路复用器，可支持全差分、伪差分单极和伪差分双极模拟输入范围。LTC2373-18 在所有输入范围内均实现了 ±2.75LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB (全差分) / 95dB (伪差分) SNR (典型值)。

LTC2373-18 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 温度补偿型基准和一个可进行单触发的基准缓冲器。另外，LTC2373-18 还具有一个可支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，通过该接口可以设置一个多达 16 步的排序器。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2373-18 的功耗仅为 40mW 并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功率耗散。此外，还提供了一种睡眠模式以把 LTC2373-18 的功耗降低至 300μW，旨在进一步减少待用期间的功率损耗。
