TI德州仪器 MAX11214 产品介绍

2026-04-14 0次

说明

高分辨率，适用于宽动态范围仪器仪表
- 134dB SNR @ 15.6sps
- 124dB SNR @ 500sps
- 21位无噪声分辨率 @ 50sps
- 18.6位无噪声分辨率 @ 1ksps
电池寿命较长，适用于便携应用
- AVDD的工作模式电流为1.2mA
- AVDD的PGA低噪声模式电流为2.6mA
- 1μA休眠电流
高精度直流测量
- 1ppm INL (典型值)，4ppm (最大值)
单电源或双电源供电，灵活的输入电压范围
- 2.7V至3.6V (单电源)或±1.8V (双电源)
灵活的高性能滤波器架构，简化设计
- 可编程SINC + FIR + IIR
- 线性或最小相位响应
- 可编程高通滤波器
- 可选择FIR数据率：62.5sps至8ksps
支持系统集成
- 低噪声PGA，增益可设置为1、2、4、8、16、32、64、128
- 信号缓冲器选项
- 3个通用I/O
可根据需要进行器件和系统的增益、失调校准
可靠的24引脚TSSOP封装

特性

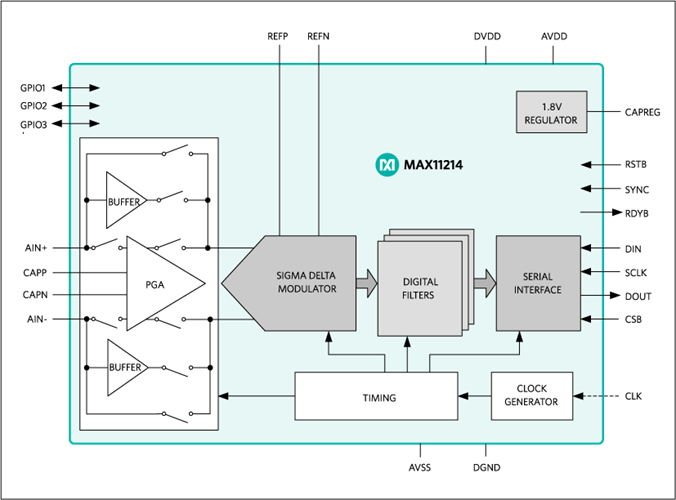

MAX11214为24位Δ-Σ ADC，具有优异的140dB SNR，5mW超低功耗。高达32ksps的采样率支持高精度直流和交流测量。的采样率支持高精度交/直流测量。可保证最大4ppm积分非线性，-122dB THD。MAX11214通过SPI兼容串行接口通信，采用小尺寸24引脚TSSOP封装。

MAX11214提供可编程增益放大器，噪声仅为6.5nV/，增益设置范围为1至128倍。缓冲器可提供信号输入与开关电容采样网络之间的隔离，允许MAX11214直接与高阻抗源配合使用，不会影响有效动态范围。

MAX11214采用2.7V至3.6V单电源模拟供电，或采用±1.8V双电源模拟供电，允许被采样模拟输入低于地电位。数字电源范围为2.0V至3.6V，允许与2.5V、3V或3.3V逻辑连接。

应用
