TI德州仪器_ADAR7251_产品介绍

TI德州仪器 ADAR7251 产品介绍

2026-04-14 0次

说明

低噪声：2.4 nV/√Hz折合到输入端的电压噪声（最大增益设置下）
宽输入信号带宽：500 kHz（1.2 MSPS采样速率）、16位分辨率
支持的额外采样速率：300 kSPS、450 kSPS、600 kSPS、900 kSPS和1.8 MSPS
4差分同步采样通道
无需有源抗混叠滤波器

LNA和PGA，具有45 dB增益范围、6 dB步进
可选均衡器
灵活的数据端口支持串行或并行模式
支持FMCW雷达系统的FSK模式
1.5 V片内基准电压源
内部振荡器/PLL输入：16 MH至54 MHz高速串行数据接口
欲了解更多特性，请参考数据手册

特性

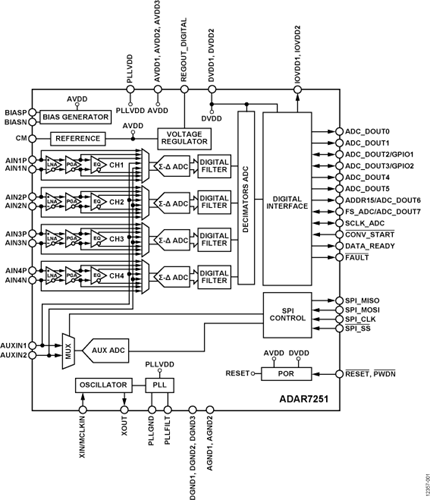

ADAR7251是一款16位、4通道、同步采样模数转换器(ADC)，尤其适合汽车LSR-FMCW或FSK-FMCW雷达系统等应用。四个通道每个均内置低噪声放大器(LNA)、可编程增益放大器(PGA)、均衡器、多位Σ-Δ ADC和抽取滤波器。

只需几个外部无源器件，前端电路可直接连接到MMIC输出。 ADAR7251无需高阶抗混叠滤波器、驱动运算放大器和外部双极性电源。 ADAR7251还提供精确的通道间漂移匹配。

ADAR7251具有片内锁相环(PLL)，允许系统采用各种时钟频率，具有极大的灵活性。 CONV_START输入和DATA_READY输出信号使ADC与外部斜坡同步，用于FSK-FMCW雷达等应用。

ADAR7251支持串行和并行接口，可编程采样速率为300 kSPS至1.8 MSPS，可轻松连接到系统中的数字信号处理器(DSP)和微控制器单元(MCU)。

应用
