说明

下载AD7981-KGD数据手册。还提供已知良好的裸片并完全保证达到数据手册规格性能。
可在极端高温下工作
- 额定温度范围
  - -55°C至+210°C（10引脚FLATPACK封装）
  - -55°C至+175°C（10引脚MSOP封装）
高性能
- 16位分辨率、无失码
- 600 kSPS吞吐速率，无延迟/流水线延迟
- 信噪比(SNR)：91 dB（典型值，1 kHz输入频率）
- 总谐波失真(THD)：-102 dB（典型值，1 kHz输入频率）
- 积分非线性(INL)：±2.5 LSB（最大值），差分非线性(DNL)：±0.9 LSB（最大值）
低功耗
- 2.25 mW（典型值，600 kSPS，仅VDD）
- 4.65 mW（典型值，600 kSPS，总功耗）
- 75 µW（典型值，10 kSPS）
小尺寸

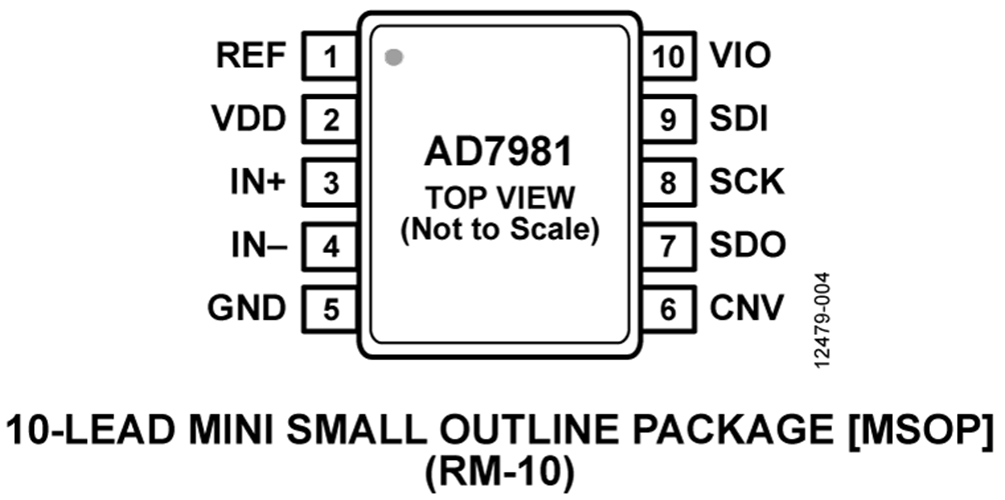

- 10引脚3 mm × 3 mm单金属线焊MSOP

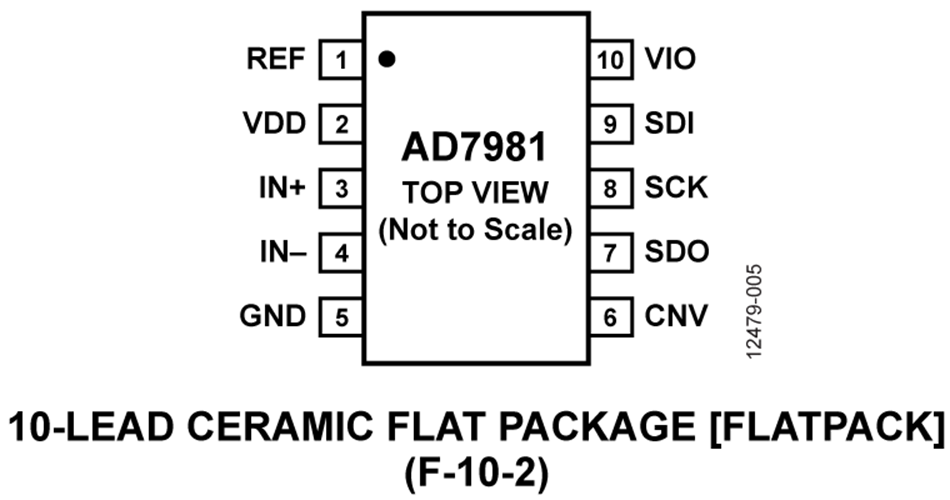

- 10引脚0.255 mm × 0.255 mm单金属线焊FLATPACK
伪差分模拟输入范围
- 0 V至V_REF（V_REF在2.4 V和5.1 V之间）
单电源工作：2.5 V，逻辑接口电压：1.8 V至5 V
SPI/QSPI/MICROWIRE/DSP兼容数字接口
以菊花链形式连接多个ADC，并能提供繁忙指示

AD7981是一款16位、逐次逼近型PulSAR^®模数转换器(ADC)，针对高工作温度而设计。AD7981采样速率最高达到600 kSPS，而功耗较低，采用单电源VDD供电。它是高吞吐速率、高精度、耐高温、逐次逼近型寄存器(SAR) ADC，采用小型封装，提供多功能串行端口接口(SPI)。

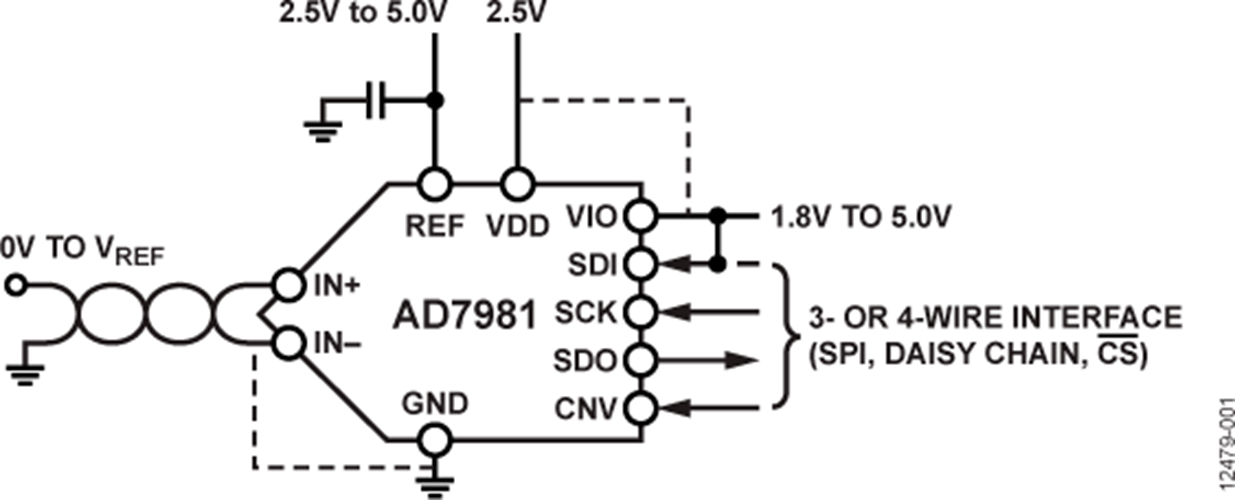

在CNV上升沿，AD7981对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。该器件的功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。采用独立电源VIO时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

对于空间受限的应用，AD7981提供10引脚小型封装(MSOP)和10引脚陶瓷扁平封装(FLATPACK)，额定工作温度范围分别为−55°C至+175°C和−55°C至+210°C。这两款封装均针对极端温度下（包括单金属线焊）的稳定性而设计，在最大额定温度情况下最多可工作1000小时。

AD7981属于ADI公司不断扩展的高温认证产品系列，如需了解ADI所有的高温系列产品及相关认证数据，请访问www.analog.com/hightemp。

应用
