TI德州仪器 LTC2326-16 产品介绍

2026-04-14 0次

说明

250ksps吞吐速率
±1.5LSB INL (最大值)
保证 16 位无漏失码
伪差分输入
真正的双极输入范围：±6.25V、±10.24V、±12.5V

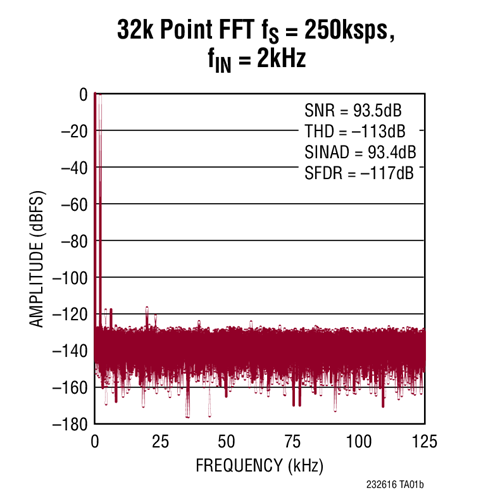

在 f_IN = 2kHz 时的 SNR 典型值为 93.5dB
在 f_IN = 2kHz 时的 THD 典型值为–111dB
保证运作至 125ºC
单 5V 电源
低漂移 (20ppm/ºC 最大值) 2.048V 内部基准
支持单触发的内置基准缓冲器
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟
功率耗散：28mW (典型值)

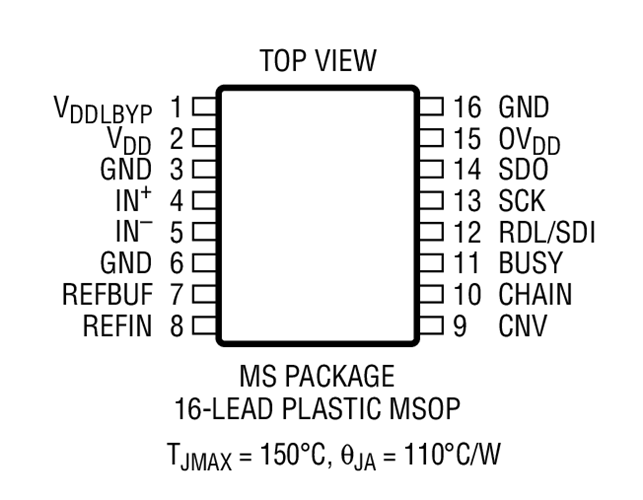

16 引脚 MSOP 封装

特性

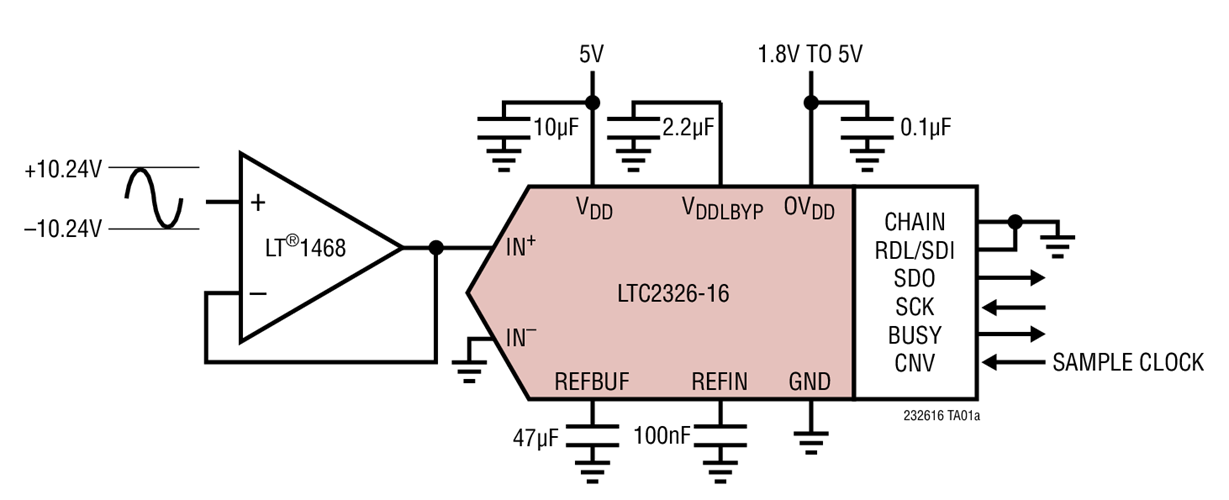

LTC^®2326-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC，其具有伪差分输入。LTC2326-16 采用单 5V 工作电源，具有一个±10.24V 的真正双极输入范围，从而使其非常适合于那些要求宽动态范围的高电压应用。LTC2326-16 实现了 ±1.5LSB INL (最大值)、无漏失码 (在 16 位) 和 93.5dB SNR。

LTC2326-16 具有一个支持单触发的内置基准缓冲器和低漂移 (20ppm/ºC 最大值) 2.048V 温度补偿型基准。另外，LTC2326-16 还具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2326-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2326-16 仅消耗 28mW 的功率，并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功耗。此外，还提供了一种可将 LTC2326-16 的功耗降低至 300μW 的睡眠模式，以达到在待用期间进一步省电的目的。

应用
