TI德州仪器 MAX11169 产品介绍

2026-04-14 0次

说明

高直流/交流精度可提高测量质量
- 16位分辨率、无失码
- 吞吐率：250ksps（无流水线延迟/延迟）
- 10kHz时的SNR为93dB，THD为-101dB
- 折合到输入端的噪声：0.5LSB_RMS
- ±0.2 LSB DNL（典型值），±0.5 LSB INL（典型值）
高度集成的ADC可节省成本和空间
- ±7ppm/°C内部基准电压源
- 内部基准电压源缓冲器
- ±5V双极性模拟输入范围
宽电源范围和低功耗简化了电源设计
- 5V模拟电源
- 2.3V至5V数字电源
- 250ksps时功耗为33mW
- 关断模式下为10µA
采用多行业标准串行接口和小型封装，可缩小产品尺寸
- SPI/QSPI™/MICROWIRE^®/DSP兼容串行接口
- 3mm x 5mm、小型10引脚µMAX封装

特性

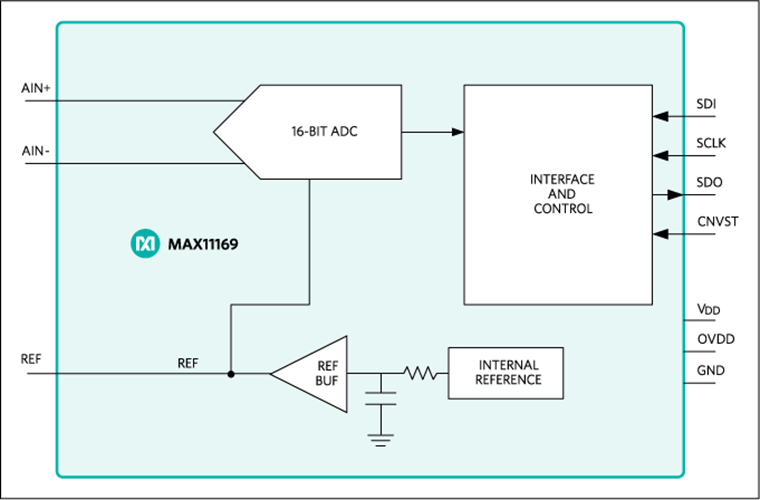

MAX11169是一款AC和DC性能出色的16位、250ksps、SAR ADC，具有真双极性输入范围、内部基准电压源和小尺寸。MAX11169采用5V单电源供电时可测量±5V (10V_P-P)输入范围。获得专利的电荷泵架构支持对高阻抗源进行直接采样。MAX11169集成了低漂移基准电压源和内部缓冲器，节省了外部基准电压源的成本和空间。

该ADC在10kHz时可实现93dB的SNR和-101dB的THD。MAX11169提供16位无失码性能和±0.5 LSB INL（典型值）。

MAX11169使用SPI兼容串行接口以2.5V、3V、3.3V或5V逻辑电平进行通信。串行接口可用于以菊花链方式连接多个ADC以用于多通道应用，并提供繁忙指示选项以简化系统同步和时序。

MAX11169采用10引脚、3mm x 5mm、µMAX^®封装，额定工作温度范围为-40°C至+85°C。
