TI德州仪器 MAX98388 产品介绍
2026-04-14
0次
说明
- 放大器宽电源电压范围（2.3V 至 10V）
- 支持单节电池和双节电池用例
- 高性能 D 类放大器
- 动态范围：高达 111dB（A 加权）
- 输出噪声：10μVRMS（单节电池模式）
- 输出噪声：14.5μVRMS（双节电池模式）
- 为 4Ω 负载提供 1.32W 输出功率 (VPVDD = 3.7V)
- 为 4Ω 负载提供 2.4W 输出功率 (VPVDD = 5V)
- 为 4Ω 负载提供 5.15W 输出功率 (VPVDD = 7.4V)
- 为 4Ω 负载提供 9.1W 输出功率 (VPVDD = 10V)
- 为 4Ω 负载提供 0.1W 功率时，效率为 76% (VPVDD = 5V)
- 为 4Ω 负载提供 1W 功率时，效率为 85.5% (VPVDD = 5V)
- 为 8Ω 负载提供 1W 功率时，效率为 90% (VPVDD = 5V)
- 9.3mW（VPVDD = 3.7V，禁用 IV 反馈）
- 13.9mW（VPVDD = 3.7V，使能 IV 反馈）
- 16.1mW（VPVDD = 5V，使能 IV 反馈）
- 22.5mW（VPVDD = 7.4V，使能 IV 反馈）
- 低软件关断功率 (< 5μw)="">
- 1ms 开启时间（fS = 48kHz，禁用斜坡）
- 五样本回放延迟（fS <>IN = 1kHz）
- 无需外部基准时钟
- 播放采样速率：8kHz 至 96kHz
- 微调 D 类开关频率以支持 EMI 规划
- 广泛的爆音与喀哒声降低电路
- 可编程 ALC 可实现掉电保护
- 可靠的短路和热保护
- 采用节省空间的封装：

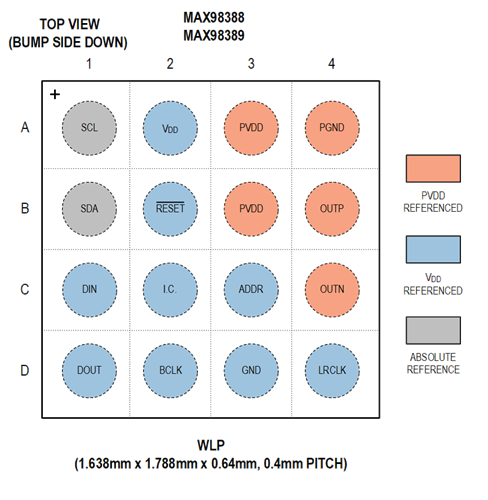

- 2.93mm2，16 引脚 WLP（0.4mm 间距）
特性
MAX98388/MAX98389 是一款高性价比的小型单声道数字输入放大器，集成了 IV 反馈功能。该套件可在 2.3V 至 10V 的宽电源电压范围内工作。凭借这一电源电压范围，两个版本均支持单电池、双电池和外部调节/升压型便携式应用。MAX98388 针对最高 5.5V 应用（单节电池）进行了优化，MAX98389 针对 5V 至 10V 用例（双节电池）进行了优化。
D 类播放放大器兼具 AB 类音频性能和高效率，有助于延长便携式应用的电池寿命。有源辐射限制 (AEL) 和边沿速率限制电路与扩频调制 (SSM) 方案相结合，可降低 EMI 且无需提供传统 D 类放大器所需的输出滤波。
该套件提供精密输出电流检测通道和输出电压反馈通道。这些通道收集的数据可通过音频数据输出传输，并使音频增强、低音增强、扬声器保护和触觉功能等算法能够在主机音频 DSP 上运行。该套件包括一个可编程阈值回放通道 ALC，可为便携式系统中的电池提供掉电保护，并提供强大的热保护和过流保护，以防套件受损。
该套件提供 PCM 接口，支持音频播放和 IV 反馈数据，该接口与标准 I2C 接口配合使用，可实现套件控制和状态回读。PCM 接口支持常见的音频数据格式，例如 I2S、左对齐和 TDM 时序。它采用专门设计的时钟结构，无需使用外部高频基准时钟。通过消除这种基准时钟，不仅可以减小套件尺寸和减少引脚数量之外，还可节省接口功率，同时降低高速开关引起的 EMI 风险并减少潜在的电路板耦合问题。
封装连接仅需边缘布线，因而可以使用高性价比晶圆级封装 (WLP)，无需设置昂贵的焊球通孔。该套件采用 0.4mm 间距 16 引脚 WLP 封装，额定温度范围为 -40°C 至 +85°C。
