说明

特性

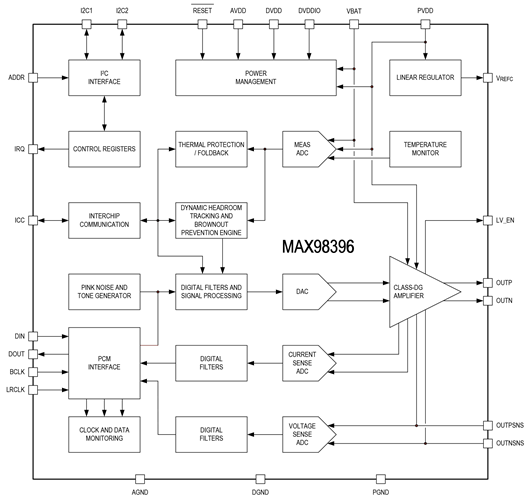

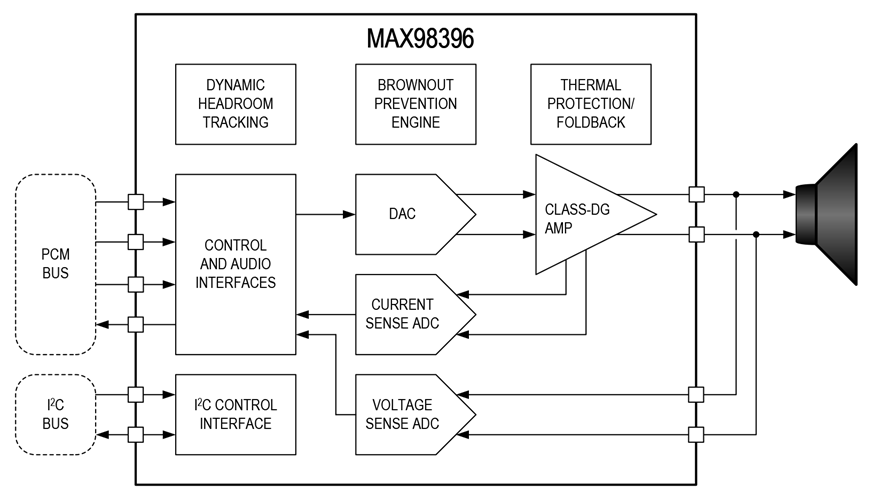

MAX98396为高效、单声道DG类扬声器放大器，具有业界领先的超低静态功耗，提供I/V检测、防掉电引擎(BPE)和动态裕量跟踪(DHT)。这款IC具有高达192kHz采样率、较宽的通带(f_s > 50kHz)，以及允许超声信号通过放大器的超声旁路通道，使其不会因为音频处理而衰减，非常适合超声应用。对输出电流和电压的高精度监测(I/V检测)用于支持主机器件运行扬声器保护算法。扩频调制(SSM)和摆率控制最大程度地降低EMI，省去了传统D类放大器中普遍使用的输出滤波器。

为实现业界领先的超低静态功耗，DG类放大器采用两个供电电源轨，VBAT (3V至5.5V)和PVDD (3V至20V)，为扬声器放大器供电。DG类放大器根据输入信号电平和/或电源裕量，在两个电源之间自动切换。当器件电源下降到低于一组可编程门限时，器件内部的防掉电引擎通过衰减或限制放大器输出功率而降低其对总体系统功耗的影响。此外，如果由于瞬态负载或电池工作时间而导致电源电压下降，DHT可自动优化DG类放大器的工作裕量，保持一致的信号失真和音量。

器件为音频数据提供PCM接口，标准I2C接口则用于传输控制数据。PCM接口支持音频回放，可采用I²S、左对齐和TDM音频数据格式。独特的时钟结构省去了PCM通信中采用的外部主控时钟，有利于减少引脚数量、简化电路板布局。使能自动热折返保护，可在温度超过用户设置的限值时自动降低输出功率，由此，即使在较高的环境温度下也能不间断地播放音乐。除了可靠的过流保护外，器件还提供传统的热保护功能。

器件采用0.4mm焊距、35焊球晶圆级封装(WLP)。器件工作在-40°C至+85°C扩展级温度范围。

应用

• 手机扬声器
• 智能扬声器
• 智能IoT
• 平板电脑
• 笔记本电脑
• 条形音箱
