新设计不推荐使用本产品
说明
- 数字输入立体声、高效率D类放大器
- 采用4.5 V至16 V单电源供电
- 先进的专有无滤波Σ-Δ调制
- 信噪比：106.5 dB
- 总谐波失真加噪声(THD + N)：0.004%（5W，驱动至8 Ω负载时）
- A加权输出噪声：38.5 μV rms
- 爆音/免点击开/关顺序
- 2× 14.67 W输出（采用12 V电源供电，驱动至4 Ω负载，<1% THD + N时）
- 2× 14.4 W输出（采用16 V电源供电，驱动至8 Ω负载，<1% THD + N时）

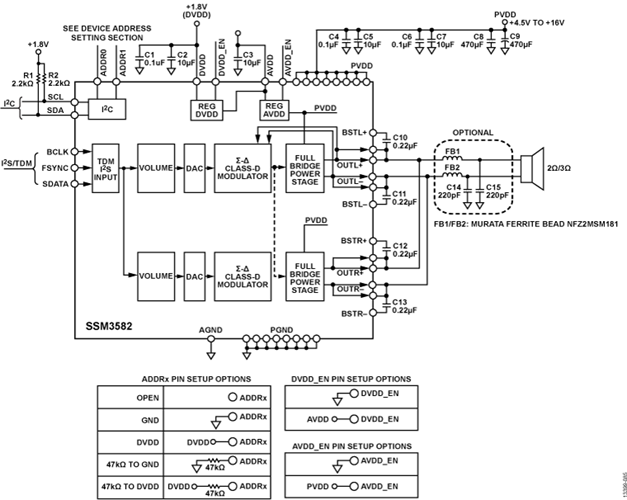

- 单声道模式，以增加最大输出功率
- 1× 49.69 W输出（采用16 V电源供电，驱动至2 Ω负载，<1% THD + N时）
- 支持低阻抗负载
- 低至3 Ω/5 μH（立体声模式）
- 低至2 Ω/5 μH（单声道模式）
- 高功效比
- 驱动到8 Ω负载的效率为93.8%
- 驱动到4 Ω负载的效率为90.6%
- 12.34 mA静态电流，采用12 V PVDD单电源
- 采用内部LDO执行单电源供电或可以使用外部5 V和1.8 V电源供电，以实现较低功耗
- I2C控制和硬件模式，多达16个引脚可选插槽/地址
- 支持的采样速率：8 kHz至192 kHz24位分辨率
- 多种PCM音频串行数据格式
- TDM从机单总线上支持多达16个器件
- I2或左对齐从机
- 可调满量程输出，为许多PVDD源量身定制
- 2节和3节锂离子电池
- 数字音量控制，具有可选平稳上升功能
- 自动关断功能
- 电源监控自动增益控制(AGC)功能降低了系统掉电
- 不带I2C的独立工作模式
- 通过I2C连接的温度传感器，具有1°C步进读出功能
- 短路、欠压和热保护
- 热预警
- 上电复位
- PVDD检测ADC

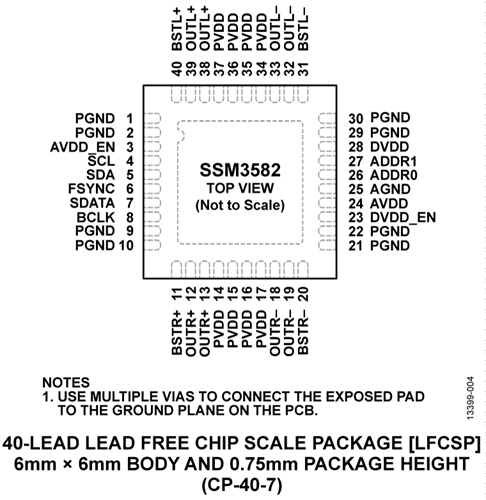

- 40引脚、6 mm × 6 mm LFCSP封装，具有裸露焊盘
特性

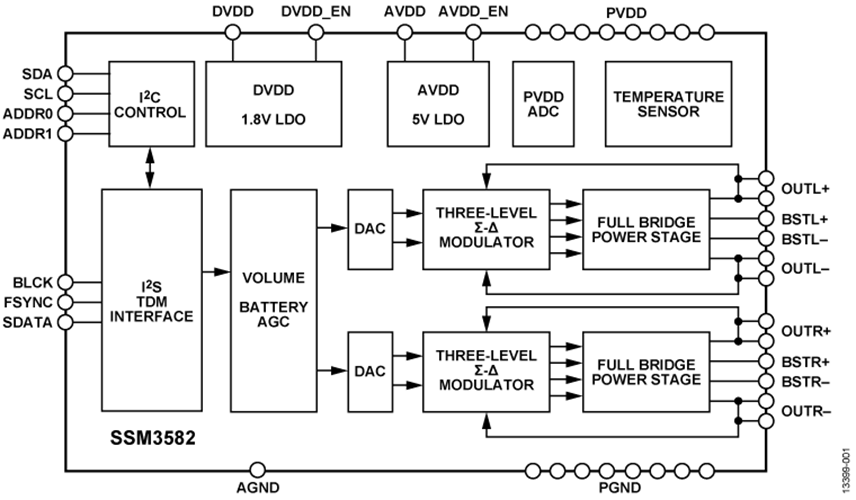

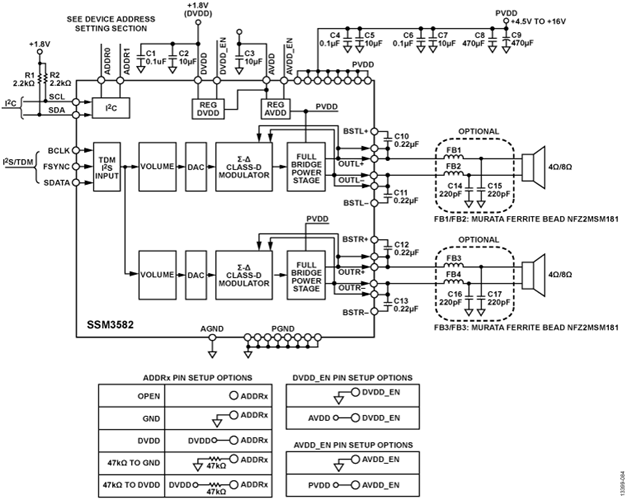

SSM3582是一款全集成式高效率、数字输入D类立体声音频放大器。它可以采用单电源供电，仅需极少的外部器件，能够大幅减少电路物料清单。
专有扩频Σ-Δ调制方案可直接连接到扬声器，确保较佳的模拟性能，同时与其它D类架构相比，可提供更低的辐射。可选的超低电磁干扰(EMI)模式极大降低了100 MHz以上的电磁辐射，可提供较长的扬声器电缆长度。音频通过数字化方式传输至放大器，从而较大程度地减小数字环境下的信号损坏可能性。该放大器提供出色的模拟性能，信噪比超过106 dB，0.004% THD + N相当低。
SSM3582采用4.5 V至16 V单电源供电，能够以不到1%的总谐波失真(THD)将2 × 15 W rms连续驱动至4 Ω和8 Ω负载。高效率调制方案在各种阻抗范围内保持出色的功效。驱动至8 Ω负载时的功率为93%，而驱动至4 Ω负载时的功率为90%。经优化的输出脉冲在阻抗低至3 Ω/5 μH时仍保持性能，可配合更宽的带宽tweeter使用。
脉冲码调制(PCM)音频串行端口支持最常见的协议，比如I2S、左对齐、时分多路复用(TDM)，最多可选址单个接口上的16个器件，适用于多达32个音频回放通道。
IC操作通过专用I2C接口进行控制。两个ADDRx引脚（2倍5电平）在I2C和独立模式下定义多达16个独立的地址，自动设置默认的TDM插槽属性。
微功耗关断模式通过移除数字音频接口时钟进行触发，典型电流小于1 μA。它还提供软件关断模式。
当输入端不存在信号时，自动关断功能会关断放大器和数模转换器(DAC)，从而在数字静音期间尽可能降低功耗。当输入端存在非零数据时，该器件将重启。静音和取消静音转换时无爆音/杂音。
SSM3582的额定温度范围为−40°C至+85°C商用温度范围。该器件内置热关断和输出短路保护功能、提前过热报警以及可编程增益限幅特性以维持工作。
SSM3582采用40引脚、6 mm × 6 mm引脚架构芯片级封装(LFCSP)，配有热焊盘以改善散热。
应用
- 移动计算
- 一体化计算机
- 便携式电子设备
- 无线扬声器
- 电视
