TI德州仪器 MAX98307 产品介绍
2026-04-14
0次
说明
- 具有高效率和高输出功率
- DG类多电平调制在较宽的输出功率范围内保证最高工作效率
- 延长电池寿命
- 1.85mA低静态电流
- 1% THD+N下提供大功率输出
- VPVDD = 3.6V时，能够为8Ω + 68µH负载提供1.54W输出功率
- VPVDD = 5V时，能够为8Ω + 68µH负载提供2.85W输出功率
- VPVDD = 3.6V时，能够为8Ω + 68µH负载提供1.77W输出功率
- VPVDD = 5V时，能够为8Ω + 68µH负载提供3.3W输出功率
特性

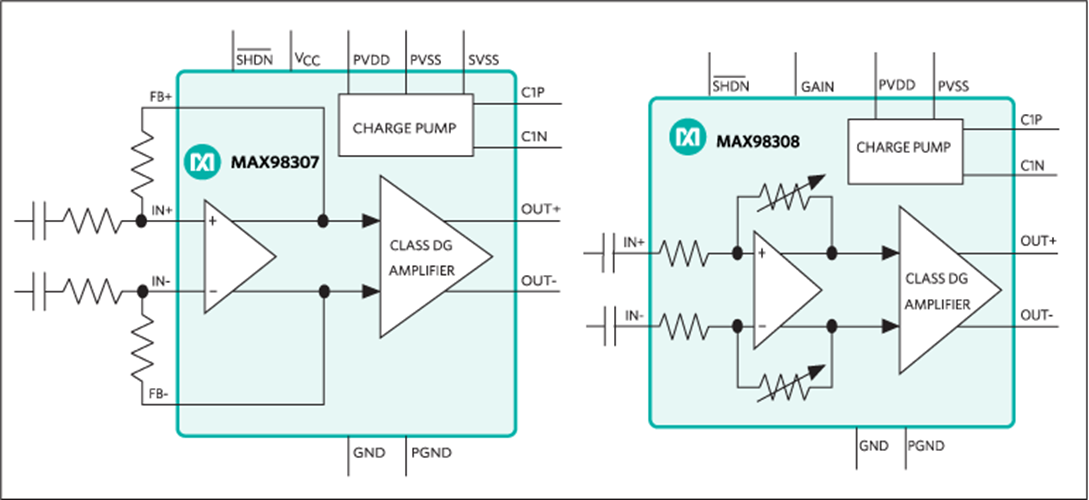

MAX98307/MAX98308为全差分、单声道、DG类多电平功率放大器，集成反相电荷泵，可为便携式应用提供高效、大功率的音频解决方案。
电荷泵产生的负电源扩展了所需要的电源电压范围，使得DG类多电平调制器能够有效扩大输出信号的动态范围。该方案在较宽的输出功率范围内确保高效工作。
IC采用Maxim的有源幅射抑制，限制边沿速率和过冲，结合多电平输出调制功能可大大降低EMI。这些特性省去了传统D类放大器的输出滤波器，从而减少元件数量、降低系统成本。
MAX98307采用16引脚TQFN封装，可通过外部电阻设置增益；MAX98308采用节省空间的12焊球WLP封装，具有8.5dB、11.5dB、14.5dB、17.5dB和20.5dB内部固定增益(由单增益输入设置)。两款器件均工作在-40°C至+85°C扩展级温度范围。
应用
- 蜂窝电话
- 笔记本电脑
- 便携式音频
- 智能电话
- 平板PC
- VoIP电话
参数
类型 | 描述 |
消费电子 | 边缘设备 |
