TI德州仪器 MAX9744 产品介绍
2026-04-14
0次
说明
- 4.5V至14V宽电源电压范围
- 无需滤波的扩展频谱调制降低了扬声器电缆上的RF辐射
- 20W立体声输出(4Ω、VDD = 12V、THD+N = 10%)
- 集成的音量控制(I²C或模拟调节)
- 低至0.04%的THD+N
- 高达75dB的PSRR
- 效率高达93%
- 集成的咔嗒/噼噗声抑制功能
- 低功耗关断模式
- 短路和热过载保护
- 采用44引脚薄型QFN-EP封装(7mm x 7mm x 0.8mm)
特性

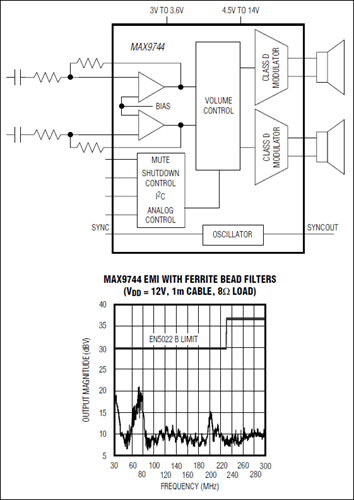

MAX9744立体声、20W、D类音频放大器具有AB类放大器的性能以及D类放大器的效率，节省了电路板面积并省去了外部大体积的散热块。器件采用单电源供电，具有可调增益、关断模式、SYNC输出、扬声器静音以及业内领先的咔嗒/噼噗声抑制功能。
MAX9744具有64级双模(模拟或数字)可编程音量控制和静音功能。MAX9744工作于4.5V至14V单电源，采用14V电源供电时，每通道可向4Ω扬声器提供高达20W的输出功率。
MAX9744提供两种调制方案：固定频率调制模式允许选择多种预设开关频率；扩展频谱调制模式降低了EMI辐射。
MAX9744具有高达75dB的PSRR、低至0.04%的THD+N和高于90dB的SNR。可靠的短路和热过载保护防止故障状态下损坏器件。MAX9744采用44引脚薄型QFN-EP (7mm x 7mm x 0.8mm)封装，工作于-40°C至+85°C扩展级温度范围。
应用
- 平面电视
- 多媒体坞站
- PC扬声器系统
参数
类型 | 描述 |
消费电子 | 边缘设备 |
