说明

特性

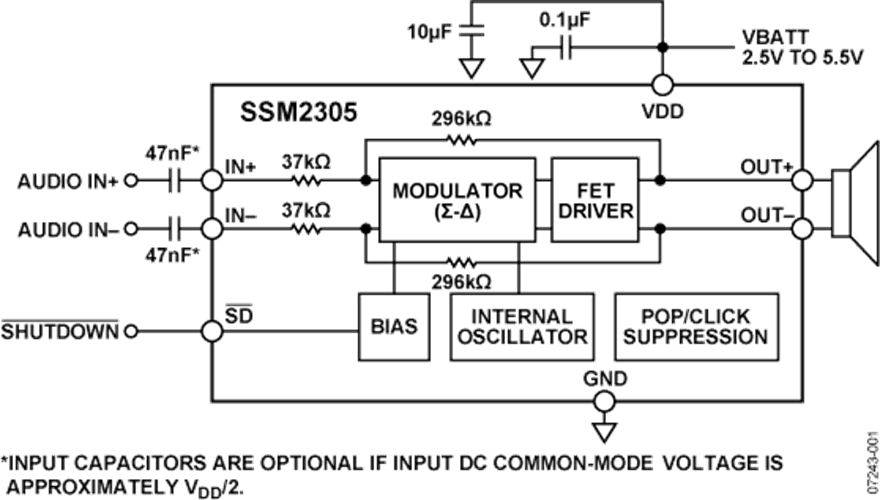

SSM2305采用高功效、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案也能提供高功效。采用5.0 V电源时，以1.3 W功率驱动8 Ω负载时的功效比为90%，以2.2 W功率驱动4 Ω负载时的功效比为83%，信噪比(SNR)高于98 dB。与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。

SSM2305具有微功耗关断模式，最大关断电流为30 nA。对SD 引脚施加逻辑0可以使能关断模式。该器件还内置“爆音与咔嚓声”抑制电路，可以使器件开启和关闭期间输出端的电压突波最小，从而降低启动和停用时的声频噪声。

SSM2305提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为V_DD/2，则可以省去输入耦合电容。

SSM2305具有出色的电源噪声抑制性能，包括GSM传输突发脉冲和RF整流所引起的噪声。电源抑制比(PSRR)在217 Hz时的典型值为60 dB。

该器件的默认增益为18 dB，用户可以利用一对外部电阻降低该增益。

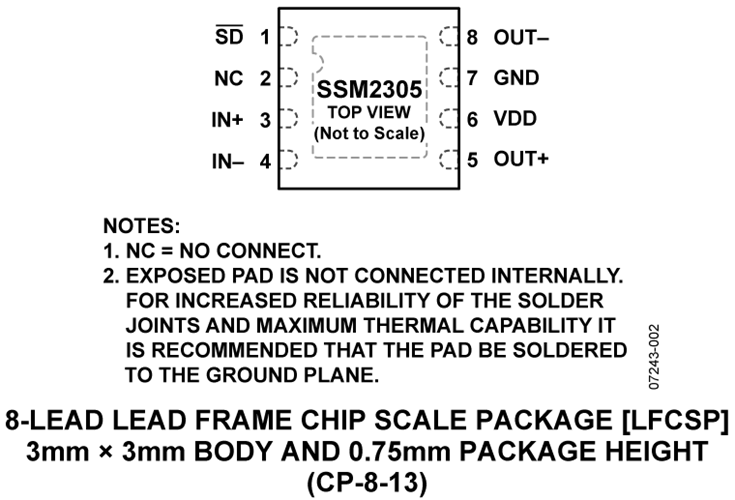

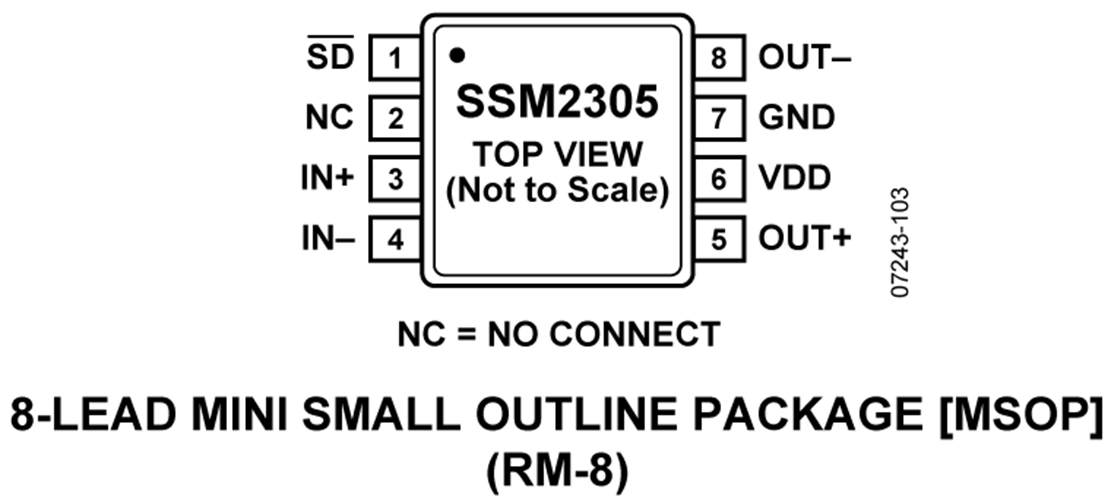

SSM2305的额定温度范围为−40°C至+85°C商用温度范围，提供8引脚、3 mm x 3 mm LFCSP（引脚架构芯片级封装）和MSOP（超小型封装）两种封装。

应用

• 移动电话
• MP3 播放器
• 便携式游戏机
• 便携式电子设备
• 教育玩具
