TI德州仪器 MAX9814 产品介绍

2026-04-14 0次

说明

自动增益控制(AGC)
3种增益设置(40dB、50dB、60dB)
可编程动作时间
可编程动作和释放时间比
2.7V至5.5V电源电压范围
低输入噪声密度30nV/
低THD：0.04% (典型值)
低功耗关断模式
内置2V低噪声麦克风偏置
提供节省空间的14引脚TDFN (3mm x 3mm)封装
-40°C至+85°C扩展级温度范围

特性

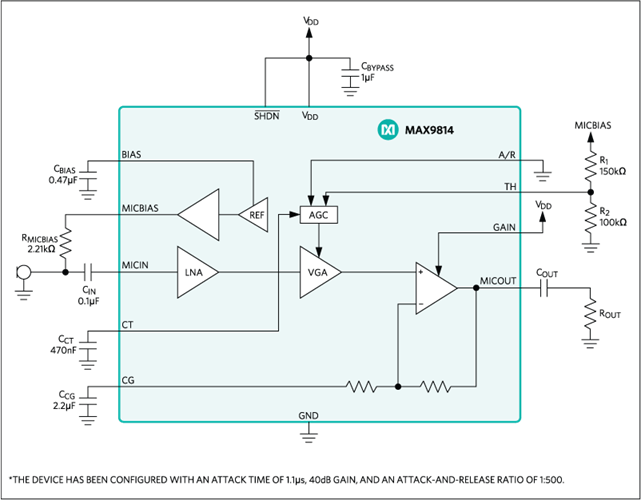

MAX9814是一款低成本、高性能麦克风放大器，具有自动增益控制(AGC)和低噪声麦克风偏置。器件具有低噪声前端放大器、可变增益放大器(VGA)、输出放大器、麦克风偏置电压发生器和AGC控制电路。

低噪声前置放大器具有12dB固定增益；VGA增益根据输出电压和AGC门限在20dB至0dB间自动调节。输出放大器提供可选择的8dB、18dB和28dB增益。在未压缩的情况下，放大器的级联增益为40dB、50dB或60dB。输出放大器增益由一个三态数字输入编程。AGC门限由一个外部电阻分压器控制，动作/释放时间由单个电容编程。动作/释放时间比由一个三态数字输入设置。AGC保持时间固定为30ms。低噪声麦克风偏置电压发生器可为绝大部分驻极体麦克风提供偏置。

MAX9814提供节省空间的14引脚TDFN封装。该器件额定工作于-40°C至+85°C扩展级温度范围。
