TI德州仪器 MAX9709 产品介绍

2026-04-14 0次

说明

立体声模式下，2 x 25W输出功率(8Ω，THD = 10%)
单声道模式下，1 x 50W输出功率(4Ω，THD = 10%)
高效率：高达87%
无滤波D类放大器
独特的扩频模式
可编程增益(+22dB、+25dB、+29.5dB和+36dB)
高PSRR (1kHz时为90dB)
差分输入抑制了共模噪声
关断和静音控制
集成杂音抑制
0.1%的低THD+N
电流限制和热保护
可编程温度标志
时钟同步输入和输出
提供高热效、节省空间的封装：56引脚TQFN

特性

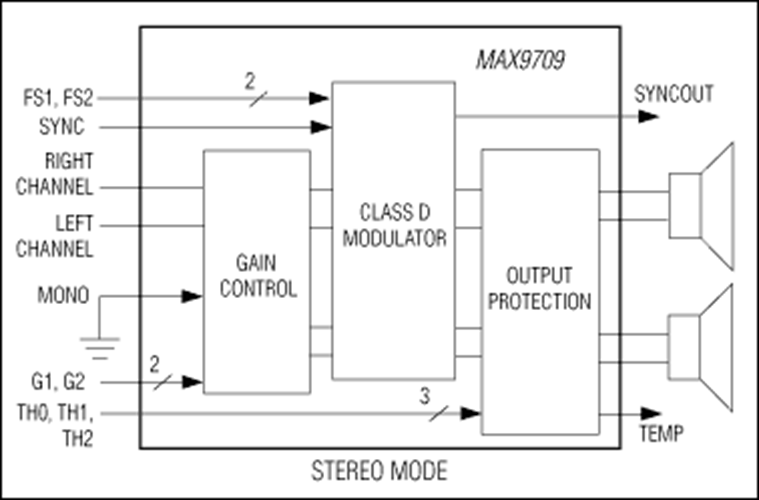

MAX9709是立体声/单声道、D类音频功放，立体声模式下可向一对8Ω负载提供2 x 25W功率，单声道模式下可向一个4Ω负载提供1 x 50W功率，同时可获得高达87%的效率。MAX9709具有AB类放大器的性能，兼具D类的效率优势，省去了体积庞大的散热器并节省了功耗。MAX9709采用+10V至+22V单电源供电，以BTL配置结构驱动负载。

MAX9709提供两种调制方案：固定频率调制(FFM)模式和扩频调制(SSM)模式，扩频调制模式可降低EMI辐射。MAX9709能够同步至600kHz至1.2MHz外部时钟。同步输出允许系统中级连多个单元。

器件功能包括全差分输入、全面的杂音抑制和4个可选增益设置(22dB、25dB、29.5dB和36dB)。可引脚编程的温度标志提供7个不同的温度报警门限。短路和热过载保护可防止故障情况下器件受到损害。

MAX9709提供56引脚TQFN (8mm x 8mm x 0.8mm)封装，额定工作在-40°C至+85°C扩展级温度范围。
