说明

在立体声模式下，输出功率为2 x 21W (8Ω负载，THD = 10%)
在单声道模式下，输出功率为1 x 42W (4Ω负载，THD = 10%)
高达87%的效率
免滤波器D类放大器
独特的扩谱模式
可编程增益(+22dB，+25dB，+29.5dB，+36dB)
高PSRR (在1kHz下，具有90dB)
差分输入抑制共模噪声
关断和静音控制
集成咔嗒声抑制电路
0.1%的低THD+N
限流和热保护
可编程热标志
同步输入/输出
可提供热增强型节省空间的封装：56引脚TQFN和64引脚TQFP

特性

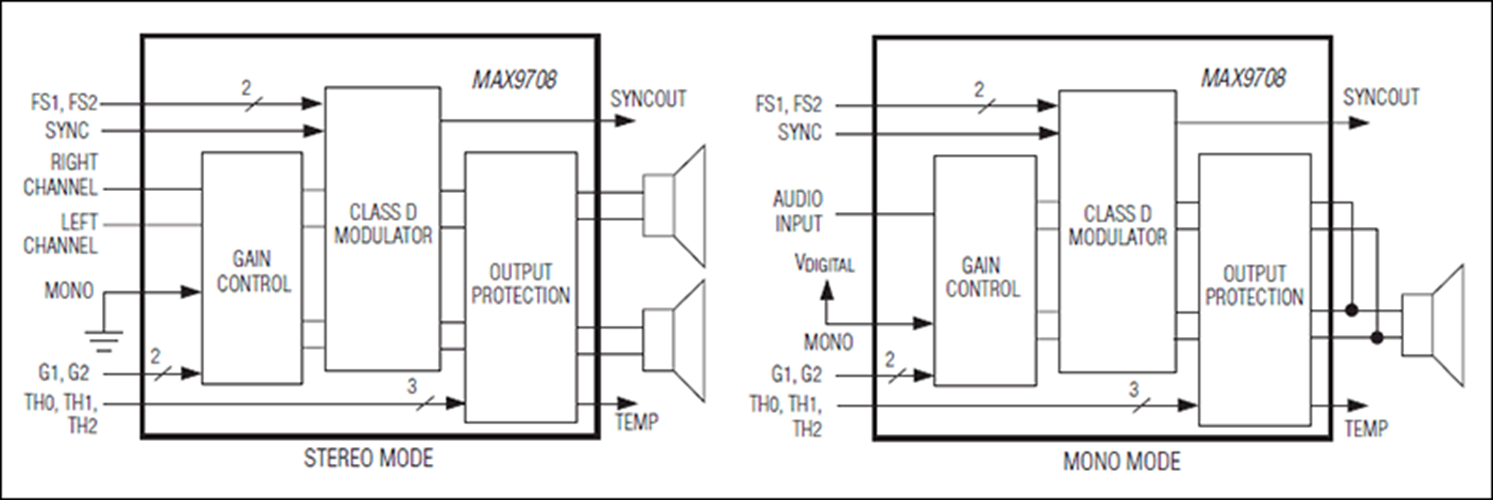

MAX9708单声道/立体声、D类音频功率放大器能向8Ω立体声负载提供高达2 x 21W功率，或向单声道4Ω负载提供高达1 x 42W功率，效率高达87%。MAX9708兼具D类放大器的效率和AB类放大器的性能，无需大体积散热器，降低了功耗。MAX9708采用+10V至+18V单电源供电，可驱动BTL配置的负载。

MAX9708提供两种调制模式：固定频率调制(FFM)模式和扩谱(SSM)模式，扩谱模式降低了EMI辐射。MAX9708可同步至600kHz至1.2MHz的外部时钟。利用同步输出，多个器件可在系统中级联应用。

该器件具有全差分输入、完备的咔嗒声抑制电路以及4个可选的增益设置(22dB、25dB、29.5dB和36dB)。引脚可编程的过热标志提供7个不同的热报警门限。短路保护和热过载保护防止器件在故障状态下受损。

MAX9708采用56引脚TQFN (8mm x 8mm x 0.8mm)和64引脚TQFP (10mm x 10mm x 1.4mm)封装，工作在-40°C至+85°C的宽温度范围。
