TI德州仪器 MAX9759 产品介绍

2026-04-14 0次

说明

向4Ω负载提供3.2W功率(THD+N = 10%)
放大器无需滤波器即可满足FCC辐射标准(在7.6cm电缆传输信号)
效率高达92%
高PSRR (1kHz时81dB)
0.02%的低THD+N
外部时钟同步，允许多个Maxim D类放大器级联
3.0V至5.5V单电源工作
通过引脚选择增益(6dB、12dB、18dB、24dB)
内置杂音抑制电路
低静态电流(8.4mA)
低功耗关断模式(10µA)
静音功能
短路和热过载保护
采用高效散热、16引脚TQFN封装(4mm x 4mm x 0.8mm)

特性

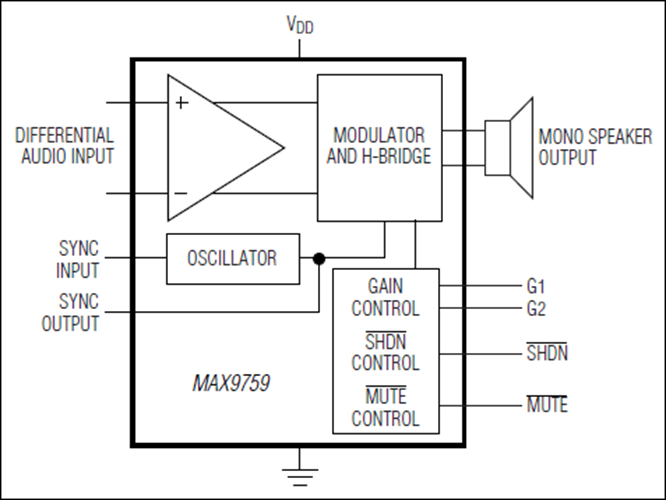

MAX9759是单声道D类、音频功率放大器，具有AB类放大器的性能指标以及D类放大器的高效率，无需散热装置，可有效延长电池寿命。MAX9759能以高达90%的效率为4Ω负载提供高达3.2W的连续功率。Maxim的新一代低EMI调制方案使该放大器无需外接LC滤波器，即可满足FCC EMI辐射标准的要求。

MAX9759有两种调制模式：固定频率调制(FFM)模式和扩展频谱(SSM)模式，SSM模式可展宽频谱，通过调制频率降低EMI辐射。此外，MAX9759振荡器可以通过SYNC输入同步至外部时钟，开关频率范围：1000kHz至1600kHz。MAX9759的SYNC输入和SYNC_OUT输出允许多个Maxim的D类放大器级联，并锁存到一个频率，以降低时钟互调引起的干扰。MAX9759采用全差分输入结构、全桥输出，同时还具有完备的杂音抑制功能，提供四个可选增益(6dB、12dB、18dB、24dB)。

MAX9759具有高达81dB的PSRR、低至0.02%的THD+N和高于90dB的SNR。短路和热过载保护可避免在出现故障时损坏器件。MAX9759采用5V单电源供电，电源电流8.4mA，采用16引脚薄型QFN (4mm x 4mm x 0.8mm)封装。MAX9759工作在扩展级温度范围(-40°C至+85°C)。
