说明

无需滤波器的D类放大器
独特的扩频模式比传统方法辐射降低5dB
效率高达78% (R_L = 8Ω)
效率高达88% (R_L = 16Ω)
8Ω负载时可提供15W输出功率(MAX9703)
8Ω负载时可提供2x10W输出功率(MAX9704)
0.07%的低THD+N
高PSRR (1kHz处为80dB)
10V至25V单电源工作
差分输入把共模噪声降到最小
通过引脚选择增益减少了使用元件的数量
业内领先的杂音抑制
低静态电流(24mA)
低功耗关断模式(0.2µA)
短路和热过载保护
采用散热效率高和节省空间的封装
- 32引脚TQFN (5mm x 5mm x 0.8mm)-MAX9703
- 32引脚TQFN (7mm x 7mm x 0.8mm)-MAX9704

特性

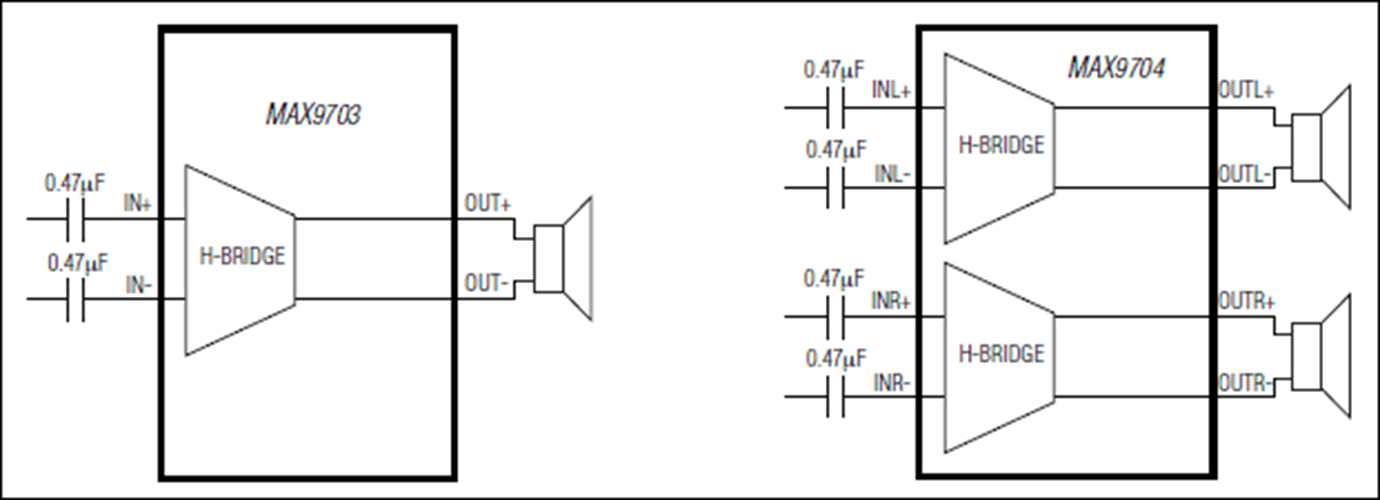

MAX9703/MAX9704单声道/立体声D类音频功率放大器以D类效率提供AB类放大器的性能，节省电路板空间，而且无需使用大型的散热装置。这两款器件采用D类结构，提供高达15W功率时效率高达78%。调制与开关方案可以省去传统D类放大器的输出滤波器。

MAX9703/MAX9704有两种调制模式：固定频率模式(FFM)和扩频模式(SSM)，SSM模式降低了调制频率产生的EMI辐射。本器件使用完全差分结构、完全桥式输出和全面的杂音抑制。

MAX9703/MAX9704具有80dB的高PSRR，0.07%的低THD+N和超过95dB的SNR。短路和热过载保护防止出现故障时器件损坏。MAX9703采用32引脚TQFN (5mm x 5mm x 0.8mm)封装。MAX9704采用32引脚TQFN (7mm x 7mm x 0.8mm)封装。两款器件都规定工作在-40°C至+85°C的宽温度范围内。
