TI德州仪器 MAX9718 产品介绍

2026-04-14 0次

说明

2.7V至5.5V单电源工作
217Hz下具有极高的-93dB PSRR
向4Ω负载提供1.4W输出功率(每路通道)，具有1%的THD+N
差分输入
内部固定增益以便减少元件数量
可调的增益选择(MAX9718A/MAX9719A)
100nA低功耗关断模式
上电/断电时，无咔嗒/噼噗声
改进性能、引脚兼容升级LM4895 (MAX9718D/G)
1.8V逻辑兼容

特性

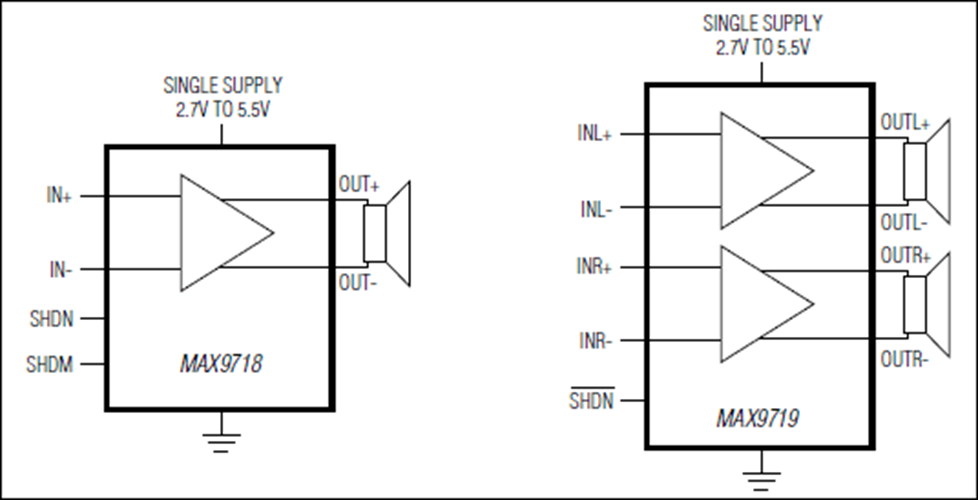

MAX9718/MAX9719为差分输入音频功率放大器，特别适合用于具有内置扬声器的便携式音频设备。差分输入结构改进了噪声抑制和提供共模抑制。桥接负载(BTL)结构尽可能地减少了外部元件数量，同时提供高质量的功率音频放大。MAX9718为单声道放大器，而MAX9719为用于立体声系统的双声道放大器。两种器件均能够在+5V单电源下向4Ω负载输出1.4W连续的平均功率，且THD+N低于1%。该类器件提供可调增益的放大器，或0dB、3dB或6dB内部固定增益的放大器，以减少元件数目。

关断输入模式禁止偏置产生电路和放大器，将静态电流损耗减少到100nA以下。MAX9718关断输入能够设置为高电平有效或低电平有效。该类器件具有Maxim广泛应用的咔嗒/噼噗声抑制电路，能够降低启动和关断期间的咔嗒/噼噗声。

MAX9718引脚兼容于LM4895，采用9焊球UCSP™、10引脚TDFN或10引脚µMAX®封装。MAX9719采用16引脚TQFN、16引脚TSSOP或16焊球UCSP封装。两种器件均工作在-40°C至+85°C的扩展级温度范围内。
