TI德州仪器 MAX4295 产品介绍
2026-04-14
0次
说明
- +2.7V至+5.5V单电源供电
- 每通道输出功率为2W（5V时）
- 每通道输出功率为0.7W（3V时）
- 87%效率（RL = 4Ω，POUT = 2W）
- 0.4% THD+N（RL = 4Ω，fOSC = 125kHz）
- 逻辑可编程PWM频率选择（125kHz、250kHz、500kHz、1MHz）
- 低功耗关断模式
- 无噪声进入和退出关断状态
- 1A限流和热保护
- 采用节省空间的封装
- 16引脚QSOP或窄体SO
特性
MAX4295单声道、开关模式（D类）音频功率放大器采用+2.7V至+5.5V单电源供电。MAX4295的效率> 85%，能够为4Ω负载提供2W连续功率，因此非常适合便携式多媒体和通用高功率音频应用。
MAX4295具有0.4%的总谐波失真加噪声(THD+N) (fOSC = 125kHz)、2.8mA的低静态电流、高效率以及无噪声的上电和关断。低电平有效SHDN输入会禁用该器件并将电源电流限制为 < 1.5µA。其他特性包括1A电流限制、热保护和欠压闭锁。

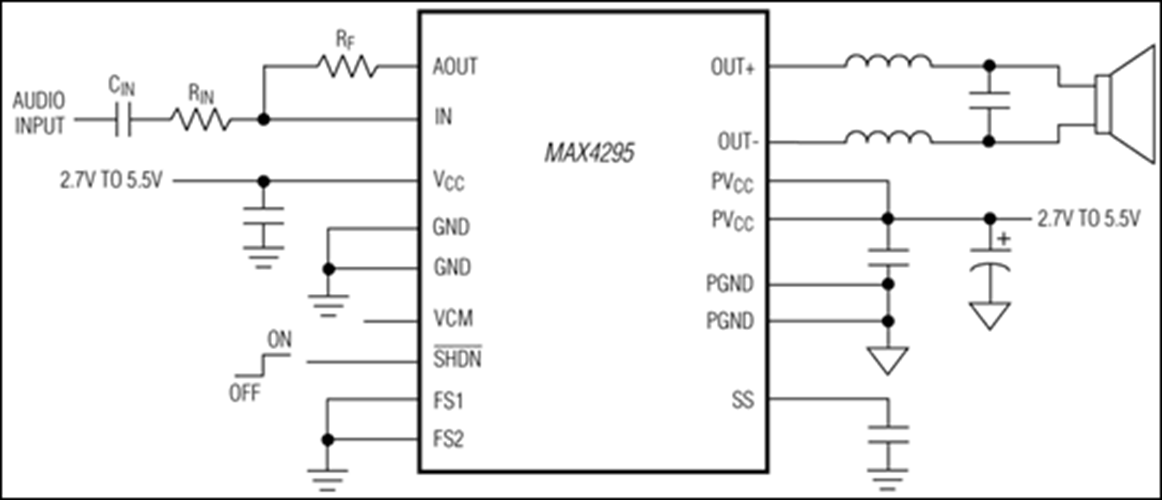

MAX4295减少了所需的外部元件数量。内部高速功率MOS晶体管可作为桥接负载(BTL)放大器工作。BTL配置无需在输出端使用隔离电容。借助频率可选脉冲宽度调制器(PWM)，用户可以优化输出滤波器的尺寸和成本。
MAX4295采用节省空间的16引脚QSOP或窄体SO封装。
应用
- AC放大器
- 电池供电扬声器
- 音箱
- 无绳电话
- 游戏卡
- 掌上电脑/笔记本电脑
- PDA音频
- 便携式设备
- 声卡
