SSM2143

正在供货

-6 dB 差分线路接收器

TI德州仪器 SSM2143 产品介绍

2026-04-14 0次

说明

高共模抑制
DC： 90 dB（典型值）
60 Hz： 90 dB（典型值）
20 kHz： 85 dB（典型值）
超低总谐波失真(THD)： 0.0006%（典型值，1 kHz）
快速压摆率： 10 V/ms（典型值）

宽带宽： 7 MHz（典型值，G = 1/2）
提供两个增益级： G = 1/2或2
低成本

特性

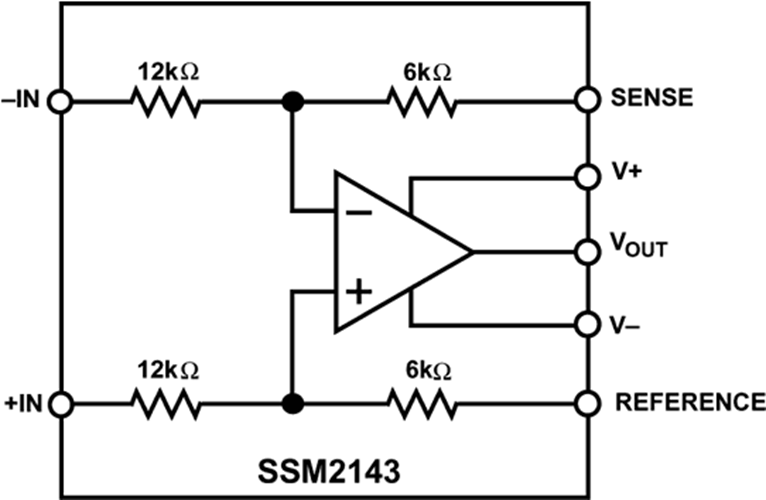

SSM2143是一款集成式差分放大器，用于接收平衡线路输入，适合要求对共模噪声有高抗扰度的音频应用。该器件通过对电阻进行激光调整，使之达到优于0.005%的精度，从而实现典型值为90 dB的共模抑制(CMR)。

该器件的其它特性包括10 V/µs的压摆率和宽带宽。在整个音频频段内，总谐波失真(THD)低于0.004%，即使驱动低阻抗负载时也是如此。SSM2143输入级设计用于处理高达+28 dBu的输入信号（G = 1/2）。虽然该器件主要针对G = 1/2的应用，但通过反接+IN/-IN和SENSE/REFERENCE，也可以实现2倍增益。

采用增益为1/2的配置时，SSM2143与平衡线路驱动器SSM2142可提供全集成式单位增益解决方案，能够在长电缆上驱动音频信号。如需增益G = 1的类似性能器件，请参考SSM2141。
