TI德州仪器 SSM2142 产品介绍

2026-04-14 0次

说明

类似变压器的平衡输出
将10 V RMS驱动至600 Ω负载
驱动大容性负载和长导线时性能稳定
低失真
0.006%（典型值，20 Hz–20 kHz，10 V RMS驱动至600 Ω负载）

高压摆率
15 V/µs（典型值）
低增益误差
（差分或单端）；0.7%（典型值）
输出短路保护
提供节省空间的8引脚Mini-DIP封装
低成本

特性

SSM2142是一款集成式差分输出缓冲放大器，可将单端输入信号转换为具有高输出驱动能力的一对平衡输出信号。该器件采用低噪声热匹配薄膜电阻和高压摆率放大器，可以消除电源线路“嗡嗡”声、RF干扰、压降以及长音频电缆线路经常遇到的其它外来噪声，从而有助于保持音频系统的声波品质。通过对片上电阻进行激光调整，可实现出色的共模噪声抑制和失调误差性能，确保该器件具有高增益精度。精心设计的输出级能够驱动难以驱动的负载，即使是极长的电缆或低至600 Ω的负载，也能提供低失真性能，并且在各种工作条件下均保持稳定。

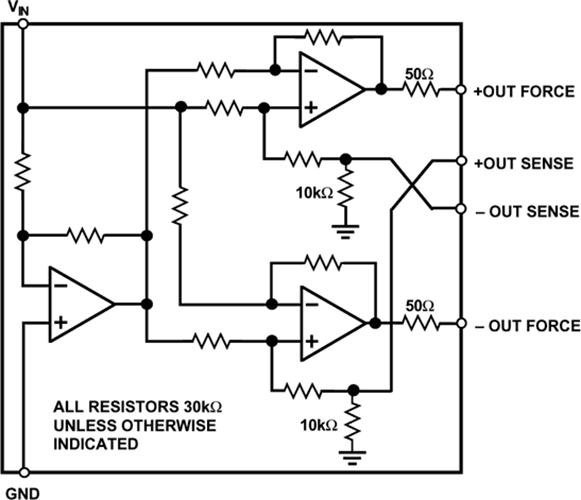

SSM2142采用交叉耦合的电子平衡拓扑结构，能够模拟针对线路驱动的完全平衡变压器解决方案性能。不过，SSM2142与变压器相比，失真更低，占用电路板空间少得多，而且能以更少的器件实现与前者相当的共模抑制性能。

SSM2142与差分接收器SSM2141串联使用，可针对长电缆上的音频信号驱动与接收应用建立一个完整、可靠的解决方案。SSM2141在60 Hz时的输入共模抑制比为100 dB。关于这种典型系统的性能规格说明，请参考数据手册。
