TI德州仪器 AD1939 产品介绍
2026-04-14
0次
说明
- PLL 产生的主时钟或直接主时钟
- 低电磁辐射设计
- DAC动态范围和SNR：112 dB；ADC动态范围和SNR：107 dB
- THD + N：−94 dB
- 3.3 V单电源
- 兼容5 V逻辑输入
- 支持24位和8 kHz至192 kHz采样速率
- ADC差分输入
- DAC差分输出
- 对数音量控制，具有自动缓升功能
- SPI 可控，可提高灵活性
- 欲了解更多信息，请参考数据手册
特性

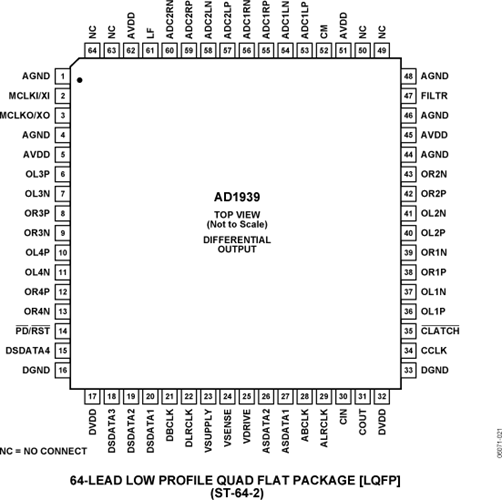

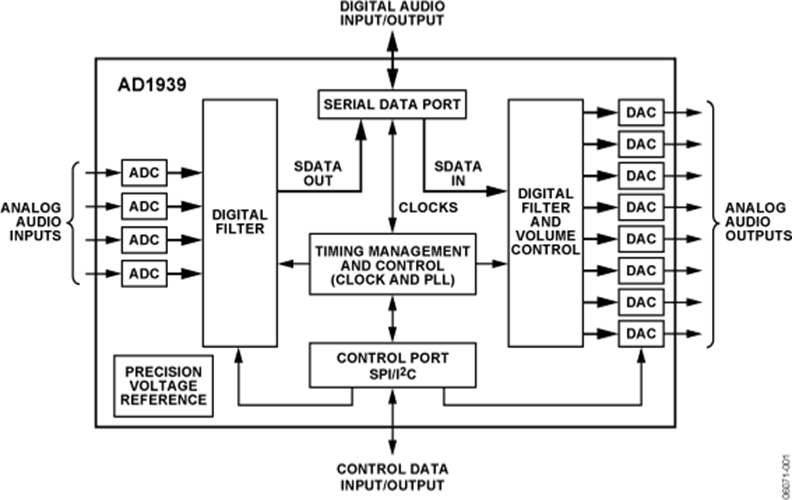

AD1939是一款高性能、单芯片编解码器，内置4个差分输入模数转换器(ADC)和8个差分输出数模转换器(DAC)，采用ADI的多位Σ-Δ专利架构。它具有一个SPI端口，微控制器利用该端口可以调整音量和许多其它参数。该器件采用3.3 V数字电源和模拟电源供电，并提供64引脚（差分输出）LQFP封装。
AD1939设计用于低电磁辐射(EMI)环境，系统架构和电路设计架构均明显体现了这一点。它利用片上PLL从LR时钟或外部晶振获得主时钟，因而无需独立的高频主时钟，并且也可以结合抑制位时钟使用。DAC和ADC设计均采用ADI公司最新的连续时间架构，使电磁辐射进一步降低。通过使用3.3 V电源，功耗达到较小，辐射也进一步降低。
应用
数据手册, Rev. A, 6/07
参数
类型 | 描述 |
汽车 | 仪表盘显示和后座娱乐系统 |
消费电子 | 家庭影院和游戏 |
