TI德州仪器 ADAU1966 产品介绍

2026-04-14 0次

说明

DAC动态范围和SNR：118 dB
THD + N：-98 dB
DAC 差分电压输出
2.5 V 数字、5 V 模拟、3.3 V 或 5 V I/O 电源
总静态功耗 521 mW（32.6 mW/通道）
PLL 产生的主时钟或MCLK直接主时钟
低电磁辐射设计

线性调节器驱动器，可产生数字电源
支持 24 位和 32 kHz 至 192 kHz 采样速率
低传播延时192 kHz采样速率模式
对数音量控制，具有自动缓升功能
温度传感器数字读取精度达 ±3 ℃
SPI与I2C可控，可提高灵活性
欲了解更多特性，请参考数据手册

特性

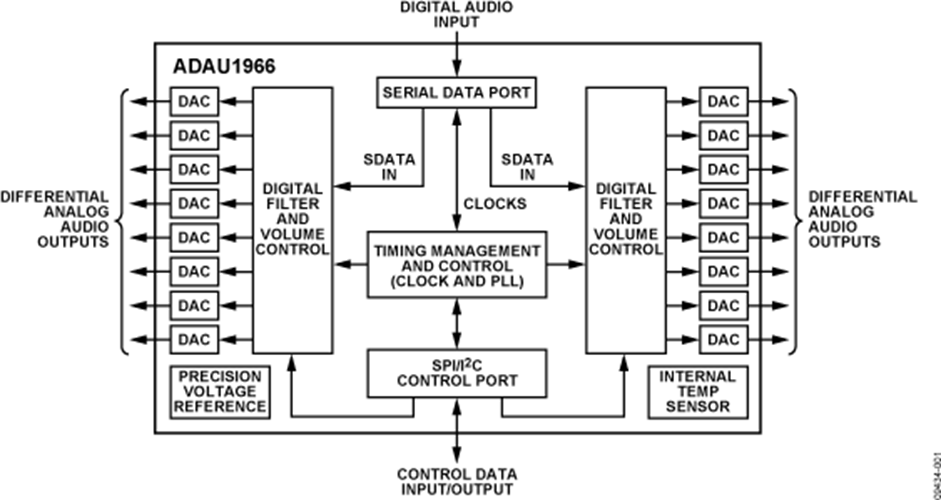

ADAU1966是一款高性能、单芯片DAC，内置16个数模转换器(DAC)，提供差分输出，采用ADI公司的多位Σ-Δ专利架构。它具有一个SPI/I2C端口，微控制器利用该端口可以调整音量和许多其它参数。ADAU1966 采用 2.5 V 数字、3.3 V 或 5 V IOVDD、5 V 模拟电源供电。内置线性调节器，可从模拟电源电压产生数字电源电压。ADAU1966采用80引脚LQFP封装。

ADAU1966设计用于低EMI环境，系统架构和电路设计架构均明显体现了这一点。它利用片上PLL从外部LR（帧）时钟、MCLK或外部晶振获得主时钟，因而无需独立的高频主时钟，并且也可以结合位时钟使用。DAC设计采用ADI公司新的连续时间架构，使电磁辐射进一步降低。通过使用2.5 V数字电源，功耗达到较小，数字波形幅度更小，辐射也进一步降低。
