TI德州仪器 MAX14628 产品介绍

2026-04-14 0次

说明

通用插座检测和控制
- MODE三态麦克风偏置控制
- MIC开关对地短路检测(MAX14627)
- MIC开关开路和对地短路检测(MAX14628)
兼容于Windows Mobile 7和Google Android系统
- 麦克风按钮检测
高性能MIC偏置，节省功耗
- 没有插拔噪声
- 超低噪声，高PSRR MIC偏置
- 低功耗MIC空闲模式
- 麦克风关闭时，自动进人超低功耗模式
节省PCB空间和成本
- DETIN和MIC输入端集成±15kV ESD保护(HBM)
- 小尺寸、8引脚(2mm x 2mm) TDFN封装

特性

MAX14627/MAX14628提供了一个简单的麦克风插入检测和管理方案，适用于3.5mm立体声耳麦。器件内置用于SEND/END按键检测所需的全部电路，并且提供麦克风偏置电压，完全兼容于Windows® Mobile 7。

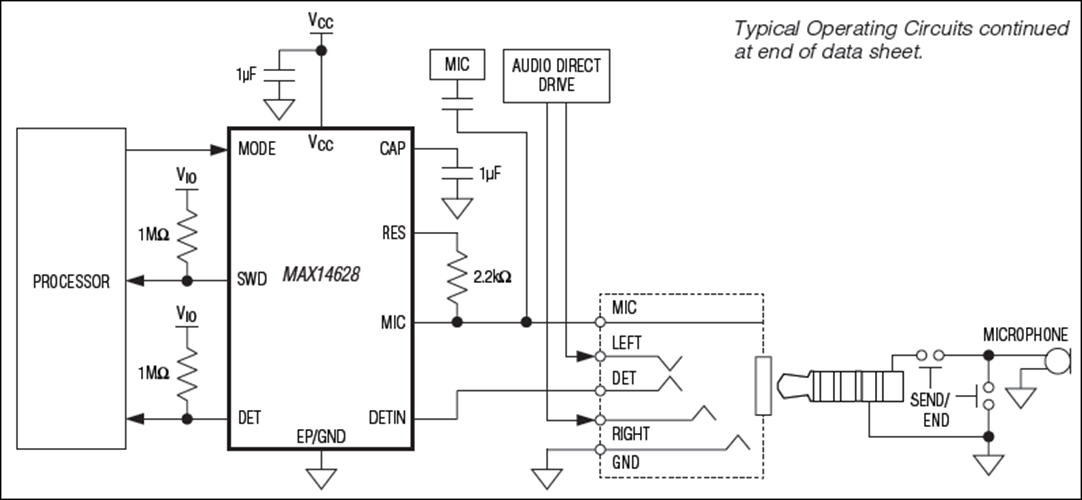

器件仅需要主控制器的3个GPIO选择通话模式、待机模式和SEND/END监测、插座插入状态。通话模式下，开启低噪声LDO为外部麦克风前置放大器提供直流偏置；待机模式下，在等待按下SEND/END时，使能麦克风的低功耗脉冲工作模式，以降低电源电流。一旦检测到插入/拔出或按下SEND/END事件，两个开漏输出信号发送给主控制器。如果插入不带麦克风的3P耳机，则将MODE输入置于高阻态，禁止低功耗脉冲工作模式。

MAX14627采用2.5V至5.5V供电，内置2.2V LDO；MAX14628工作于3.1V至5.5V电压，内置2.8V LDO。两款器件都通过监测3.5mm插座控制插入检测。此外，MAX14628具有麦克风开路检测功能。

MAX14627/MAX14628提供8引脚TDFN封装，工作在-40°C至+85°C扩展级温度范围。
