说明

用于无噪声音频操作的可选软开关模式
43Ω导通电阻（典型值，±5V电源）
通道间导通电阻匹配：5Ω（典型值）
导通电阻平坦度：4Ω（典型值）
1kΩ负载时的总谐波失真：0.014%
20kHz时关断隔离度：-110dB
4MHz时关断隔离度：-78dB
20kHz时串扰：-95dB
4MHz时串扰：-54dB
串行接口
- 2线、快速模式、I^²C兼容(MAX4550)
- 3线、SPI/QSPI/MICROWIRE兼容(MAX4570)
四个辅助输出可扩展µP端口
单电源供电：+2.7V至+5.5V
双电源供电：±2.7V至±5.5V

特性

MAX4550/MAX4570串行接口、可编程、双通道4x2音频/视频交叉点开关非常适合多媒体应用。每个器件包含两个相同的交叉点开关阵列，每个阵列具有四个输入和两个输出。为了改善关断隔离度，请使用额外的交叉点输入SA和SB作为分流器。每个输出都可以选择性地进行编程以实现无噪声或常规模式操作。当使用交流耦合输入时，一组内部电阻分压器为每个输出提供直流偏置。此外，四个辅助输出通过MAX4550/MAX4570的2线或3线接口控制附加电路。

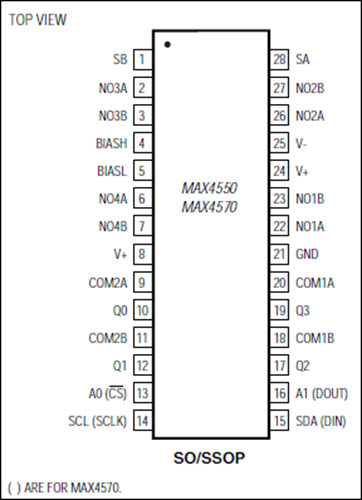

MAX4550/MAX4570的导通电阻为80Ω，通道间导通电阻匹配至10Ω，导通电阻平坦度为5Ω，总谐波失真为0.014%。此外，其在音频范围内的关断隔离度至少为-110dB，在4MHz时为-78dB，在音频范围内的串扰为-95dB，在4MHz时为-54dB。MAX4550采用2线I^²C兼容串行接口，而MAX4570采用3线SPI^™/QSPI^™或MICROWIRE^™兼容串行接口。这些器件采用28引脚SSOP和宽体SO封装，并在商用（0°C至+70°C）或扩展（-40°C至+85°C）工作温度范围内经过测试。
