TI德州仪器 ADSP-21566 产品介绍
2026-04-14
0次
说明

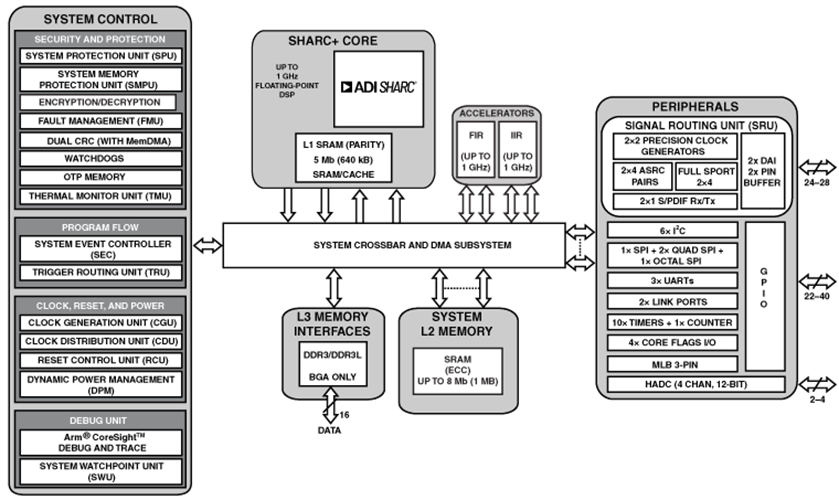

SHARC+内核基础架构
创新型数字音频接口(DAI)包括：
- 400MHz（最大值）内核时钟频率
- 640KB片内1级(L1) SRAM存储器（支持奇偶校验）提高了低延迟性能
- 支持32、40和64位浮点
- 32位定点
- 字节、短字、字、长字寻址
- 256KB片内2级(L2) SRAM，具有ECC保护功能，在许多用例中无需外部存储器
- 一个针对低系统功耗而优化的3级(L3)接口，提供与DDR3（支持1.35 V DDR3L器件）SDRAM器件相连的16位接口
- DDR3L支持1.35V
- 增强型FIR/IIR加速引擎以内核时钟频率运行，可提高处理能力
- 带OTP的安全加密引擎
创新型数字音频接口(DAI)包括：
- 8个全SPORT接口（提供TDM和I2S模式）
- 2个S/PDIF Rx/Tx、8个ASRC对
- 4个精密时钟发生器
- 28个缓冲
其他外设连接/接口：
- 2个四通道SPI、1个八通道SPI
- MLB 3引脚
- 6个I2C、3个UART
- 2个链路端口
- 10个通用定时器、1个通用计数器
- 2个看门狗定时器
- 4通道12位管理ADC
- 40个GPIO引脚、28个DAI引脚
- 热传感器
- 17mm x 17mm（0.8mm间距）400引脚CSP_BGA封装
- 安全和保护
- 加密硬件加速器
- 快速安全引导，支持IP保护
- 以1 GHz运行的增强FIR和IIR加速器
- 通过AEC-Q100汽车应用认证
特性
ADSP-2156x 处理器的速度高达 1 GHz，属于 SHARC® 系列产品。ADSP-2156x 处理器基于 SHARC+® 单核。ADSP-2156x SHARC 处理器是 SIMD SHARC 系列数字信号处理器 (DSP) 中的一款产品，采用 ADI 公司的超级哈佛架构。这些 32 位/40 位/64 位浮点处理器已针对高性能音频/浮点应用进行优化，具有大型片内静态随机存取存储器 (SRAM)、打破输入/输出 (I/O) 瓶颈的多个内部总线和创新型数字音频接口 (DAI)。SHARC+ 内核的新增特性包括高速缓存增强和分支预测，同时保持了指令集与以往 SHARC 产品的兼容性。
SHARC+ 处理器集成了一组丰富的行业领先系统外设和存储器（请参见数据表上的表 1），因此对于需要在一个集成封装中提供类似于 RISC（精简指令集计算）的可编程性、多媒体支持和领先信号处理能力的应用，该处理器是一个首选平台。这些应用涵盖广泛的市场，包括汽车、专业音频和需要高浮点性能的工业型应用。
应用
- 汽车：
- 音频放大器、音响主机、ANC/RNC、后座娱乐、数字驾驶舱、ADAS
- 消费音频和专业音频：
- 扬声器、条形音箱、AVR、会议系统、混音台、麦克风阵列、耳机
参数
类型 | 描述 |
汽车 | 座舱体验和信息娱乐系统 |
消费电子 | 统一通信和ProAV |
