说明

特性

Blackfin®处理器系列不断扩展，以满足对更多连接方式日益增长的需求。此外，该系列还具有高性能16/32位Blackfin嵌入式处理器内核、灵活的高速缓存架构、增强型DMA子系统以及动态电源管理(DPM)功能。这些新成员与现有Blackfin产品代码兼容，因此系统设计人员可以充分利用处理器内核的综合控制与信号处理能力。

ADSP-BF539F处理器旨在用作控制与信号处理应用中的系统控制处理器，例如汽车导航系统、音响主机和音频放大器等。ADSP-BF539F的功能与ADSP-BF539处理器相当，但前者还配有片上闪存。

Blackfin处理器新增闪存和MOST网络连接能力
Blackfin处理器系列的一项新增特性是在处理器旁集成闪存。ADSP-BF539F系列提供两种选择：一种具有4 Mb片上闪存，另一种具有8 Mb片上闪存。两种型号均提供较大的代码空间，支持复杂的嵌入式系统和快速(70 ns)访问Blackfin内核。

闪存数据手册：
4 Mb (512 K x 8位/256 K x 16位)闪存
8 Mb (1 M x 8位/512 K x 16位)闪存

此外还有与之互为补充的Blackfin处理器存储器系统，它采用强大而灵活的高速缓存架构，能够动态平衡SRAM所需的硬件实时任务与要求高速缓存功能的软件实时控制任务和操作系统(OS)。

这些强大的新处理器还集成了MXVR收发器，用于通过MOST汽车多媒体网络传输和接收音频、视频及控制数据。动态电源管理可进一步降低功耗，并使封闭应用中的功耗降至较低。

集成系统设计

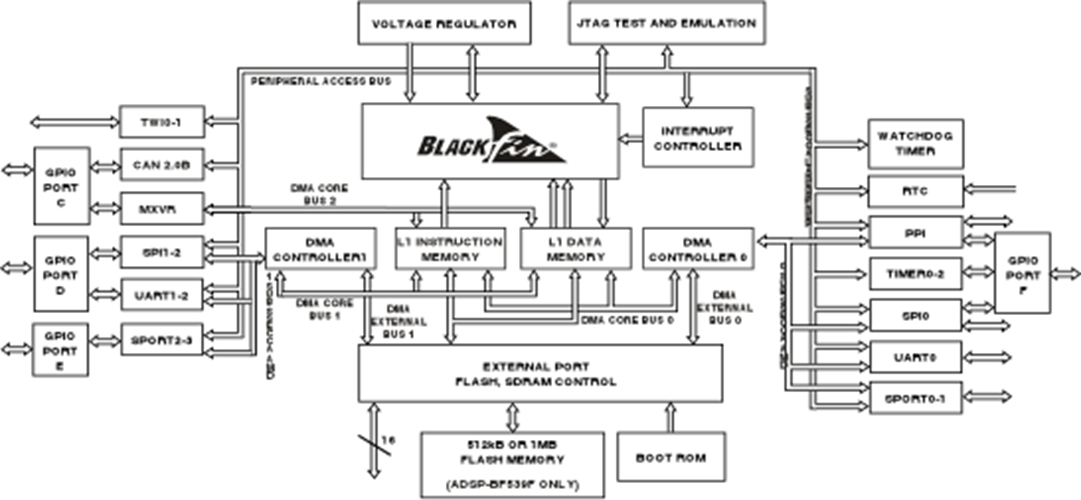

除了CAN 2.0B嵌入式连接能力之外，ADSP-BF539F处理器还包含各种通用功能，旨在尽可能减少外部IC数量，并提供电路板控制与通信。外设包括：3个SPI®兼容型端口、3个UART、4个SPORT端口、3个多功能定时器、38个通用I/O口、2个双线式I2C接口、1个实时时钟、1个看门狗定时器、1个事件控制器以及1个JTAG/调试接口。灵活的并行外设接口(PPI)可以与各种视频编码器/解码器、显示驱动器、图像传感器和通用转换器直接相连。

开发工具
Blackfin处理器的支持工具包括：

ADI公司业界领先的CROSSCORE®开发工具。CROSSCORE组件包括VisualDSP++®软件开发环境、EZ-KIT Lite®评估系统、EZ-Extender™子板以及基于PCI或USB的仿真器。

Green Hills® Software备受好评的MULTI®嵌入式软件开发环境及相关仿真器。

MOST是Standard Microsystems Corporation (SMSC)的注册商标
