说明

特性

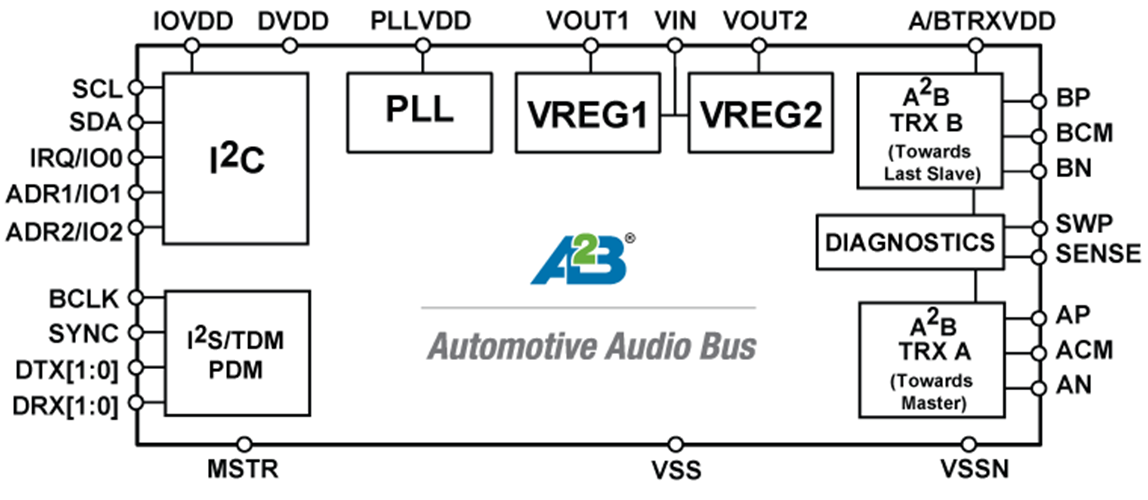

汽车音频总线 (A²B™) 可在最远相距10米的两个节点间以及最远相距40米的端到端之间提供多通道、I²S/TDM 链路。 它能实现单对差分线缆上的双向同步数据（比如数字音频）、I²C 控制、时钟和同步信号以及虚假电源信号传输。 A²B 支持直接点对点连接，允许不同位置的多个菊花链连接节点贡献或使用时分多路复用通道内容。 A²B 是一种单主机、多从机系统，主控制器中的收发器芯片用作主机。 它能为所有从机节点生成时钟、同步和成帧信号。 主机 A²B 芯片可通过控制总线 (I²C) 编程，实现配置与回读。 A²B 数据流中内置该控制总线的扩展版本，允许直接访问从机收发器的寄存器和状态信息，并实现跨距离 I²C 到 I²C 通信。

应用

• 音频通信链路
• 会议室麦克风/扬声器
• 专业音频设备互连
• 板间互连（需要多个 I²S 时可替换扁平电缆）
• 用于下列应用的通信网络：

  • 麦克风/扬声器
  • 传感器/执行器
  • I²C 外设
