MAX5411

量产

双路、音量调节、对数数字电位器

TI德州仪器 MAX5411 产品介绍

2026-04-14 0次

说明

对数抽头的抽头之间步进为2dB
每个游标有32个抽头位置
小型16引脚QSOP/QFN封装
单电源工作电压
- +2.7V至+3.6V (MAX5408/MAX5409)
- +4.5V至+5.5V (MAX5410/MAX5411)
0.5µA低待机电源电流
过零检测实现无噪声切换
静音功能低至-90dB
10kΩ固定电阻值
3线SPI兼容串行数据接口
上电复位：游标达到最大衰减
用于读回和菊花链功能的数字输出

特性

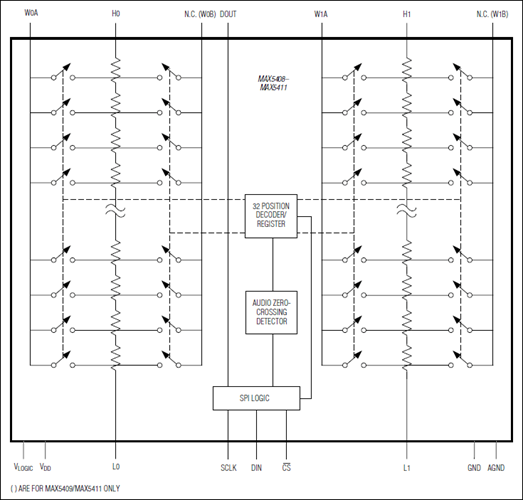

MAX5408-MAX5411双通道、对数抽头数字电位计各有32个抽头，在需要数字控制电阻的音频应用中取代了机械电位计。MAX5408/MAX5410双通道电位计各有一个游标。MAX5409/MAX5411双通道电位计各有两个游标（参见功能框图）。游标位置通过SPI^™兼容串行接口进行控制。MAX5408-MAX5411中每个电位计的出厂电阻设置为10kΩ。过零检测功能可充分减少游标转换产生的声频噪声。MAX5408-MAX5411的标称端到端温度系数为35ppm/°C，比例温度系数为5ppm/°C。MAX5408-MAX5411采用16引脚QSOP和16引脚薄型QFN封装，在扩展温度范围（-40°C至+85°C）内符合规格。
