TI德州仪器 ADN2905 产品介绍

2026-04-14 0次

说明

串行CPRI数据速率
614.4 Mbps、1.2288 Gbps、2.4576 Gbps、3.072 Gbps、4.9152 Gbps、6.144 Gbps和9.8304 Gbps
以太网数据速率：1.25 Gbps和10.3125 Gbps
无需参考时钟
抖动性能优于SFF-8431抖动规格
可选均衡器或0 dB EQ输入模式
量化器灵敏度：200 mV p-p（典型值，均衡器模式）
采样相位调整（5.65 Gbps或更高）
输出极性反转
通过I²C访问可选特性
失锁(LOL)指示器
PRBS发生器和检测器
欲了解更多特性，请参考数据手册

特性

ADN2905可提供下列速率的量化和多速率数据恢复接收器功能：614.4 Mbps、1.2288 Gbps、1.25 Gbps、2.4576 Gbps、3.072 Gbps、4.9152 Gbps、6.144 Gbps、9.8304 Gbps和10.3125 Gbps，适合通用公共无线电接口(CPRI)和千兆以太网应用。 ADN2905可自动锁定至所有指定的CPRI和以太网数据速率，而无需外部参考时钟或编程。 ADN2905抖动性能超过SFF-8431规定的抖动要求。

ADN2905提供手动采样相位调整。此外，用户还可选择均衡器或0 dB EQ作为输入。均衡器为自适应或可手动设置。

ADN2905还支持伪随机二进制序列(PRBS)生成、位错误检测和输入数据速率回读功能。

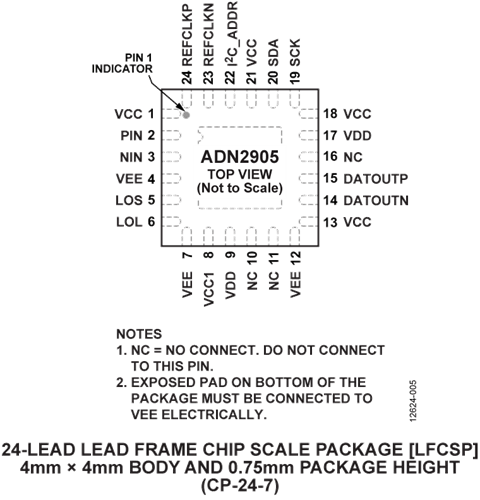

ADN2905采用紧凑型4 mm x 4 mm、24引脚芯片级(LFCSP)封装。除非另有说明，所有ADN2905规格均相对于−40℃至+85℃环境温度而言。
