TI德州仪器 ADN2818 产品介绍

2026-04-14 0次

说明

串行数据输入：10 Mbps至2.7 Gbps
超过ITU-T抖动要求
集成限幅放大器
- 灵敏度：5 mV峰峰值（仅ADN2817）
可调限幅电平：±100 mV（仅ADN2817）

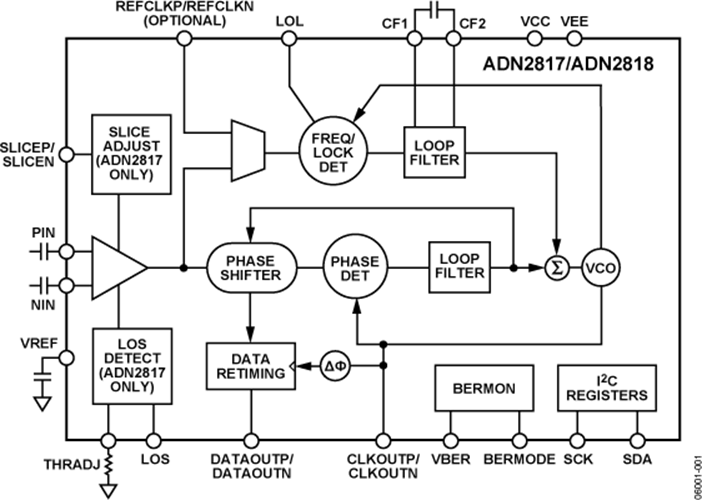

专有双环路时钟恢复架构
可编程LOS检测（仅ADN2817）
集成PRBS发生器和检测器
无需参考时钟
失锁指示器
支持双倍数据速率
BERMON或采样相位调整选项
速率可选，无需使用参考时钟
通过I2C接口访问可选特性
单电源供电：3.3 V
低功耗
- 650 mW (ADN2817)
- 600 mW (ADN2818)

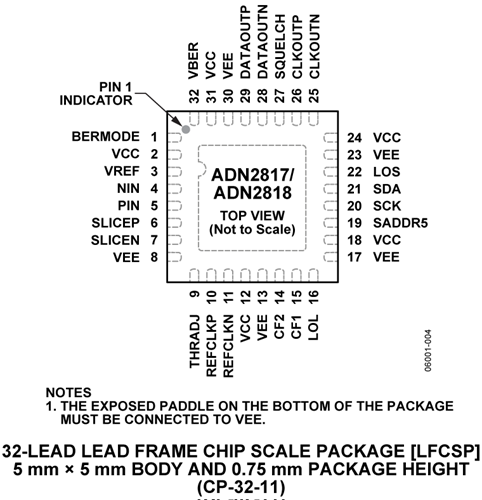

5 mm × 5 mm 32引脚LFCSP

特性

ADN2817/ADN2818可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从10 Mbps到2.7 Gbps的连续数据速率。二者均可自动锁定至所有数据速率，而无需外部参考时钟或编程。这些器件超过所有的SONET抖动要求，包括抖动传递、抖动产生和抖动容差。所有规格均相对于−40°C至+85°C环境温度而言，除非另有说明。

该器件配合PIN二极管和TIA前置放大器，可以实现高度集成的低成本、低功耗光纤接收器。

通过I2C®接口，可以实现ADN2817/ADN2818的许多可选特性。例如，用户可以回读锁定ADN2817/ADN2818的数据速率；如果要求提供数据速率，用户也可以设置器件，仅锁定至一个特定数据速率。

BERMON电路可估计所接收的比特误差率(BER)，而无需中断数据。另一方面，用户也可以调整数据采样相位，以优化所接收的BER。

应用

SONET OC-1, OC-3, OC-12, OC-48和所有相关FEC速率

光纤通道、2×光纤通道、GbE、高清电视等

WDM应答器

再生器/中继器

测试设备

数据手册, Rev. A, 8/08
