新设计不推荐使用本产品
TI德州仪器 ADN2813 产品介绍
2026-04-14
0次
说明
- 串行数据输入：12.3 Mb/s至1.25 Gb/s
- 超过SONET抖动传递/产生/容差要求
- 量化器灵敏度：6 mV（典型值）
- 可调限幅电平：±100 mV
- 取得专利的时钟恢复架构
- 信号丢失(LOS)检测范围：3 mV至15 mV
- 独立限幅电平调整和LOS检测器
- 无需参考时钟
- 失锁指示器
- 通过I2C®接口访问可选特性
- 单电源供电：3.3 V
- 低功耗：350 mW（典型值）
特性

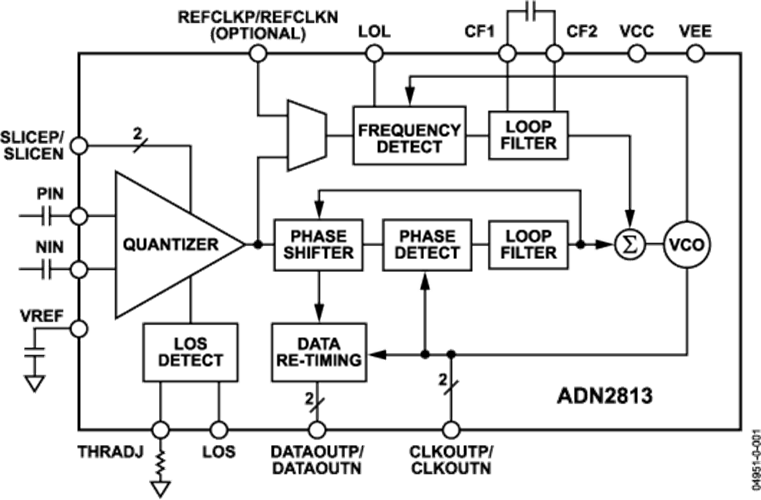

ADN2813可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从12.3 Mb/s到1.25 Gb/s的连续数据速率。 它可自动锁定至所有数据速率，而无需外部参考时钟或编程。 该器件满足所有的SONET抖动要求，包括抖动传递、抖动产生和抖动容差。 所有规格均相对于-40℃至+85°C环境温度而言，除非另有说明。
该器件配合PIN二极管和TIA前置放大器，可以实现高度集成的低成本、低功耗光纤接收器。
当输入信号电平降至用户可调阈值以下时，接收器前端信号丢失(LOS)检测电路会予以提示。 LOS检测电路具有迟滞特性，可防止输出震颤。

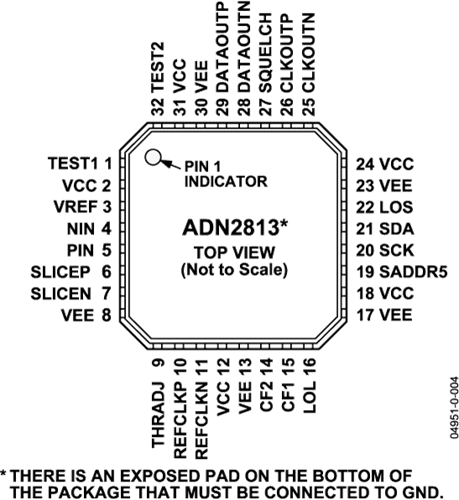

ADN2813采用紧凑型5 mm × 5 mm、32引脚芯片级封装。
