说明

特性

ADAR4002 是一款功耗极低的宽带双向单通道真时延单元 (TDU) 和数字步进衰减器 (DSA)。IC 具有 18.5 GHz 的带宽，频率范围为 0.5GHz 至 19 GHz，两个 RF 端口上的输入阻抗均为 50 Ω。TDU 具有两个可编程最大时延，均采用 7 位控制：范围 0 具有 508ps 的最大时延，分辨率为 4ps。此范围在较低频率且 ADAR4002 的损耗较低时使用。范围 1 具有 254ps 的最大时延，分辨率为 2ps。与范围 0 相比，此范围的损耗较低，并且在较高频率下非常有用。DSA 具有 6 位分辨率，衰减范围为 0dB 至 31.5dB，步进大小为 0.5dB。此 ADAR4002 设计用于通过 SPI 接口或移位寄存器提供灵活的数字控制，从而支持使用菊花链将多个芯片连接到一起。ADAR4002 包含 32 TDU+DSA 状态的寄存器存储器。该存储器与片上时序控制器组合在一起，支持通过 UPDATE 引脚实现快速存储器发展。

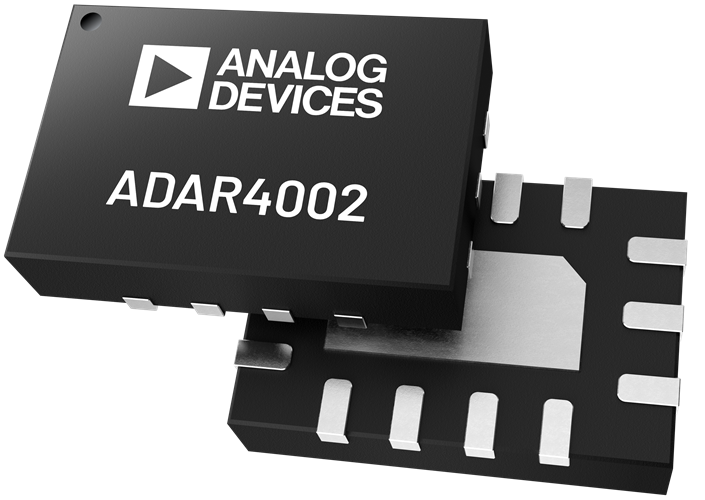

ADAR4002 可采用 2 mm × 3 mm、14 引脚 LFCSP 封装，工作温度范围在 −40°C 至 +85°C 内。

应用

参数
