TI德州仪器_LTC6953_产品介绍

h1_key

LTC6953

量产

具有 11 个输出并支持 JESD204B/JESD204C 协议的超低抖动、4.5GHz 时钟分配器

TI德州仪器 LTC6953 产品介绍

2026-04-14 0次

说明

JESD204B/JESD204C，子类 1 SYSREF 信号生成

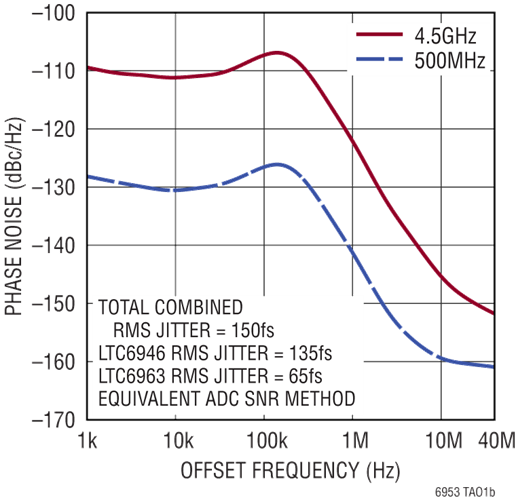

附加输出抖动 < 6fs_RMS (集成带宽 = 12kHz 至 20MHz，f = 4.5GHz)
附加输出抖动 65fs_RMS (ADC SNR 方法)
EZSync^™、ParallelSync^™ 多芯片同步
11 个独立低噪声输出，具有可编程粗数字延迟和精细模拟延迟
灵活的输出可以用作套件时钟或 SYSREF 信号
LTC6952Wizard 软件设计工具支持
工作温度范围为 –40°C 至 125°C

特性

LTC6953 是一款高性能、超低抖动的 JESD204B/JESD204C 时钟分配 IC。LTC6953 的 11 个输出可配置为最多 5 个 JESD204B/JESD204C subclass 1 器件时钟 / SYSREF 对以及一个通用输出，或者就是 11 个面向非 JESD204B/JESD204C 应用的通用时钟输出。每个输出都有自己的可个别编程分频器和输出驱动器。所有输出也可以采用个别的粗略半周期数字延迟和精细模拟时间延迟实现同步，并设定为精确的相位对齐。

对于需要 11 个以上总输出的应用，可以使用 EZSync 或 ParallelSync 同步协议将多个 LTC6953 与 LTC6952 和 LTC6955 连接在一起。

应用
