LTC6955

推荐新设计使用

超低抖动 7.5GHz 11 输出扇出缓冲器系列

TI德州仪器 LTC6955 产品介绍

2026-04-14 0次

说明

LTC6955：11 输出缓冲器
LTC6955-1：10 个缓冲输出和一个 ÷2 输出

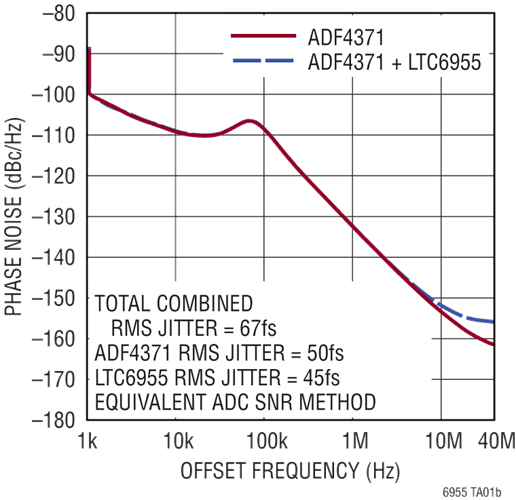

附加输出抖动 ~45fs RMS（ADC SNR 方法）
附加输出抖动 < 5fs RMS（集成带宽 = 12kHz 至 20MHz，f = 7.5GHz）

十一个超低噪声 CML 输出
适用于多输出配置的并行控制
工作结温范围为 –40°C 至 125°C

特性

LTC6955 是一款具有十一个输出的高性能超低抖动扇出时钟缓冲器。它的 4 引脚并行控制端口允许多种输出设置（3 个和 11 个之间的任意个输出）以及完全关断。利用该并行端口还能够反转交流输出的输出极性，从而简化采用顶部和底部板布线的设计。

每个 CML 输出都可在直流至 7.5GHz 的频率范围内运行。LTC6955-1 用一个二分频器替代一个输出缓冲器，使其可以驱动 Linear Technology 的 LTC6952 或 LTC6953 以生成 JESD204B 子类 1 SYSREF 信号。这些 SYSREF 可以与 LTC6955-1 中的超低抖动器件时钟（能够以高达 7.5GHz 的频率运行）配对。
