TI德州仪器 LTC6951 产品介绍
2026-04-14
0次
说明
- 集成VCO的低噪声整数N分频PLL
- 输出抖动
- 90fs RMS（12kHz至20MHz）

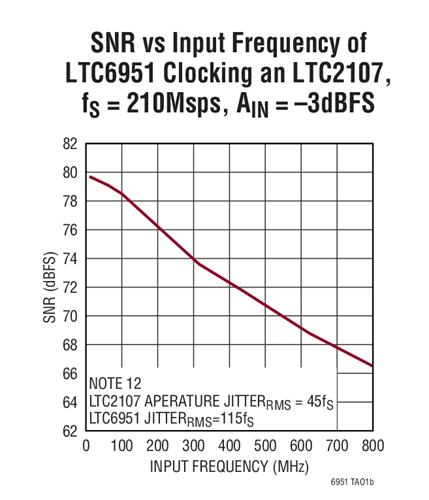

- 115fs RMS（ADC SNR方法）
- 本底噪声 = –165dBc/Hz (250MHz)
- EZSync™、ParallelSync™多芯片同步
- 用于JESD204B/JESD204C的SYSREF产生，子类1
- 输出频率范围：
- 1.95MHz至2.5GHz（LTC6951）
- 2.1MHz至2.7GHz（LTC6951-1）
- 归一化带内相位本底噪声：–229dBc/Hz
- 归一化带内1/f噪声：–277dBc/Hz
- 五个独立的、低噪声输出
- 基准输入频率高达425MHz
- LTC6951Wizard™软件设计工具支持
- 工作结温范围：-40°C至105°C
特性

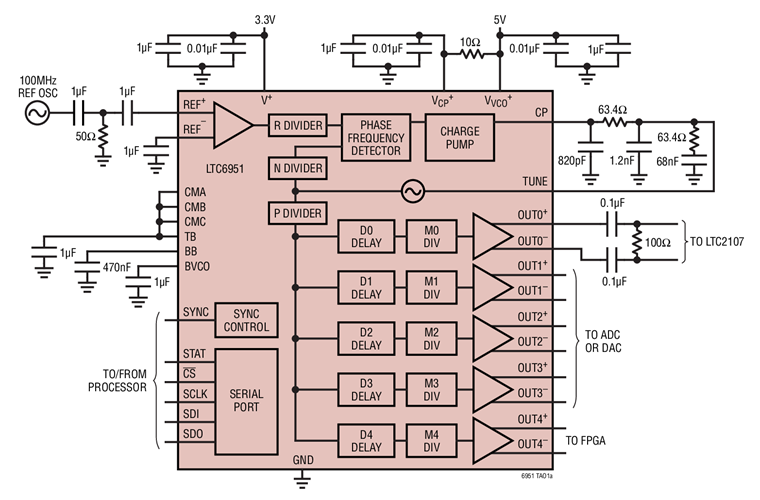

LTC®6951 是一款具一个全集成型 VCO 的高性能、低噪声锁相环 (PLL)。低噪声 VCO 未使用外部组件，并且在没有外部系统支持的情况下在内部校准至正确的输出频率。
时钟发生部分提供了 5 个基于 VCO 前置分频器信号的输出，并具有用于每个输出的个别分频器。四个输出具有非常低噪声、低偏斜 CML 逻辑信号。第五个输出是低噪声 LVDS。所有的输出可实现同步并采用可编程延迟设定至精准的相位对齐。
如果任何期望的输出频率位于 2.5GHz 至 2.7GHz、1.66GHz 至 1.8GHz、或 1.25GHz 至 1.35GHz 的范围内，那么选择 LTC6951-1。对于所有其他的频率则选择 LTC6951。
应用
- 高性能数据转换器计时
- 无线基础设施
- 测试和测量
参数
类型 | 描述 |
航空航天和防务 | 国防通讯 |
