TI德州仪器 LTC6954-3 产品介绍
2026-04-14
0次
说明
- 低噪声时钟分配：适合于高速 / 高分辨率 ADC 计时

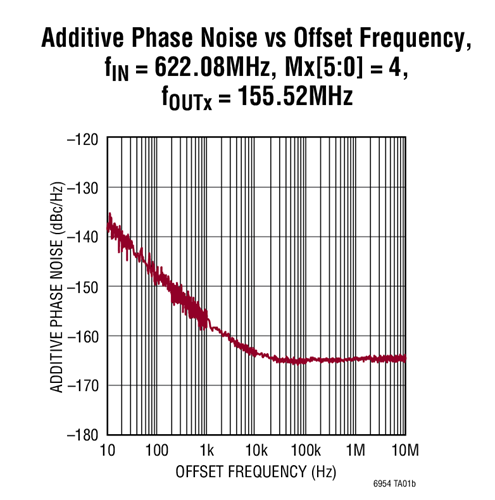

- 附加抖动 < 20fsRMS (12kHz 至 20MHz)
- 附加抖动 < 85fsRMS (10Hz 至奈奎斯特频率)
- 1.8GHz 最大输入频率 (LTC6954-1 - 当 DELAY = 0 时)
- 1.4GHz 最大输入频率 (LTC6954-1 - 当 DELAY > 0 时；LTC6954-2、3、4)
- 可兼容 EZSync™ 时钟同步
- 三个独立的低噪声输出
- 可提供 4 种输出组合
- 三个独立的可编程分频器覆盖了从 1 至 63 的所有整数
- 三种独立的可编程延迟覆盖了从 0 至 63 的所有整数
- -40°C 至 105°C 的结温范围
特性
LTC6954属于极低相位噪声时钟分配器件系列。每个器件具有三个输出，且每个输出具有可单独编程的分频器和延迟性能。该系列有四款产品，分别具有不同的输出逻辑信号类型：
LTC6954-1：三个LVPECL输出
LTC6954-2：两个LVPECL和一个LVDS/CMOS输出

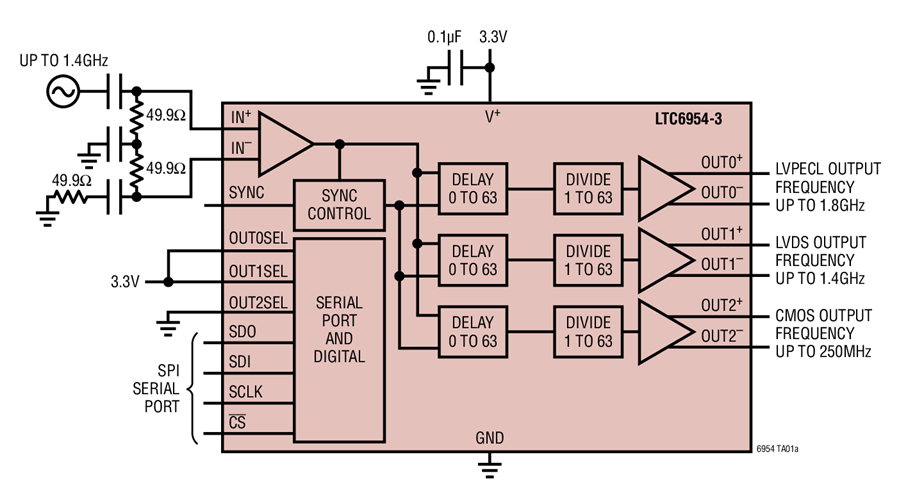

LTC6954-3：一个LVPECL和两个LVDS/CMOS输出
LTC6954-4：三个LVDS/CMOS输出
每个输出都可单独编程，以将输入频率除以1至63内的任何整数并将每个输出延迟0至63个输入时钟周期。输出占空比始终为50%，无论分频数如何。LVDS/CMOS输出通过OUTxSEL引脚跳线可选以提供LVDS逻辑输出或CMOS逻辑输出。
LTC6954还采用凌力尔特公司的EZSync系统，每次可实现出色的时钟同步和对齐功能。
所有器件设置均通过一个SPI兼容串行端口控制。
应用
- 为高速、高分辨率ADC、DAC和数据采集系统提供时钟
- 低抖动时钟分配
