TI德州仪器 AD9554 产品介绍

2026-04-14 0次

说明

在保持模式下稳定性支持GR-1244 Stratum 3
支持平稳的参考切换，几乎不会干扰输出相位
支持Telcordia GR-253抖动产生、转换和容差，适用于SONET/SDH至OC-192系统
支持ITU-T G.8262同步以太网从时钟
支持ITU-T G.823、ITU-T G.824、ITU-T G.825和ITU-T G.8261
自动/手动保持和参考切换
自适应时钟可动态调整反馈分频器，用于OTN映射/解映射应用

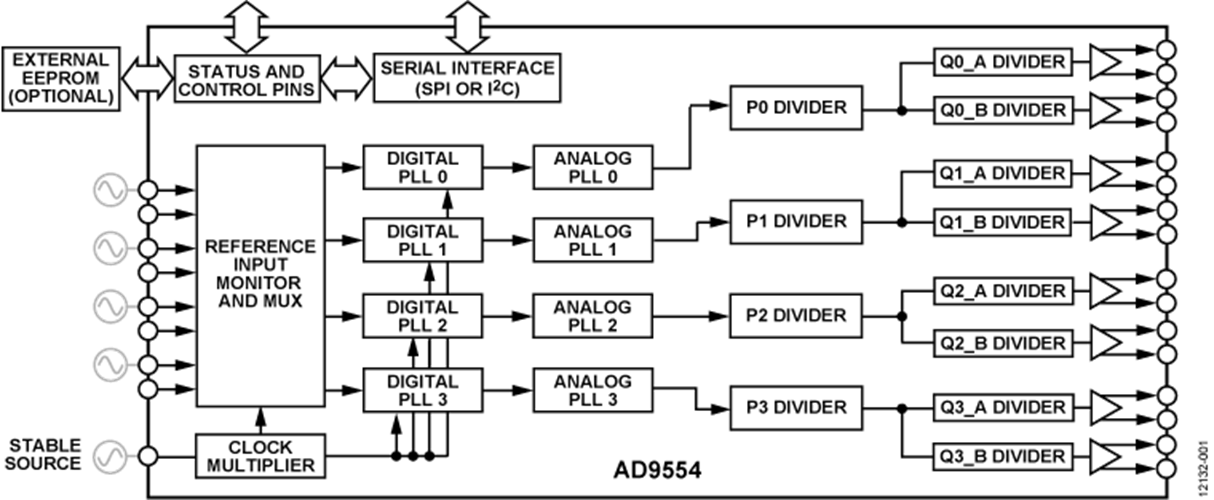

四通道数字锁相环(DPLL)架构，带四个基准输入电压（单端或差分）
4x4交叉点允许任意基准输入驱动任意PLL
输入参考频率范围：2 kHz至1000 MHz
参考验证和频率监控：2 ppm
可编程设置输入参考的切换优先级
20位可编程输入参考分频器
8路差分时钟输出，每个差分对均可配置为HCSL、LVDS兼容或LVPECL兼容
输出频率范围：430 kHz至941 MHz
数字PLL集成可编程18位整数和24位小数反馈分频器
可编程环路带宽：0.1 Hz至4 kHz
可选片外EEPROM存储上电Profile
72引脚(10 mm x 10 mm) LFCSP封装

特性

AD9554 是一款低环路带宽时钟转换器，可针对包括同步光纤网络(SONET/SDH)的许多系统提供抖动清除和同步功能。 AD9554产生的输出时钟可以与多达四路外部输入参考时钟同步。数字PLL(DPLL)可以降低与外部参考时钟相关的输入时间抖动或相位噪声。借助数字控制环路和保持电路，即使所有参考输入都失效，AD9554也能持续产生低抖动输出时钟。

AD9554的工作温度范围为−40°C至+85°C工业温度范围。如果需要该器件的单或双DPLL版本，请分别参考AD9557或AD9559。
