TI德州仪器_AD9559_产品介绍

TI德州仪器 AD9559 产品介绍

2026-04-14 0次

说明

在保持模式下稳定性支持GR-1244 Stratum 3
支持平稳的参考切换，几乎不会干扰输出相位
支持Telcordia GR-253抖动产生、转换和容差，适用于SONET/SDH至OC-192系统
支持ITU-T G.8262同步以太网从时钟
支持ITU-T G.823、G.824、G.825和G.8261
自动/手动保持和参考切换

自适应时钟可动态调整反馈分频器，用于OTN映射/解映射应用

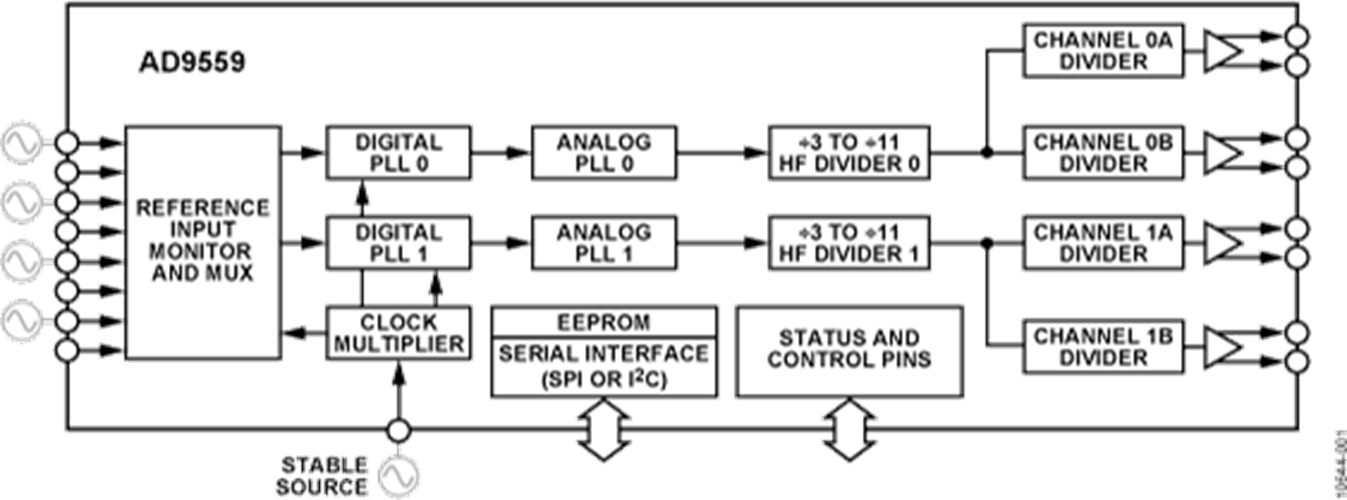

双通道数字PLL架构，带四个基准输入电压（单端或差分）
4x2交叉点允许任意基准输入驱动任意PLL
输入参考频率范围：2 kHz至1250 MHz
参考验证和频率监控(2 ppm)
欲了解更多特性，请参考数据手册

特性

AD9559是一款低环路带宽时钟倍频器，可针对包括同步光纤网络(SONET/SDH)的许多系统提供抖动清除和同步功能。AD9559产生的输出时钟可以与多达四路外部输入参考时钟同步。DPLL可以降低与外部参考时钟相关的输入时间抖动或相位噪声。借助数字控制环路和保持电路，即使所有参考输入都失效，AD9559也能持续产生低抖动输出时钟。

AD9559的工作温度范围为−40°C至+85°C工业温度范围。如果需要该器件的单DPLL版本，请参考 AD9557。

应用
