TI德州仪器 AD9557 产品介绍

2026-04-14 0次

说明

在保持模式下支持GR-1244 Stratum 3稳定性
支持平稳的参考切换，几乎不会干扰输出相位
支持Telcordia GR-253抖动产生、转换和容差，适用于SONET/SDH至OC-192系统
支持ITU-T G.8262同步以太网从时钟
支持ITU-T G.823、G.824、G.825和G.8261
自动/手动保持和参考切换

两路参考输入（单端或差分）
输入参考频率范围：2 kHz至1250 MHz
输出频率范围：360 kHz至1250 MHz
可编程数字环路滤波器，覆盖从0.1 Hz至5 kHz的环路带宽（对于< 0.1 dB的峰化最高可达2 kHz）
自适应时钟
欲了解更多特性，请参考数据手册

特性

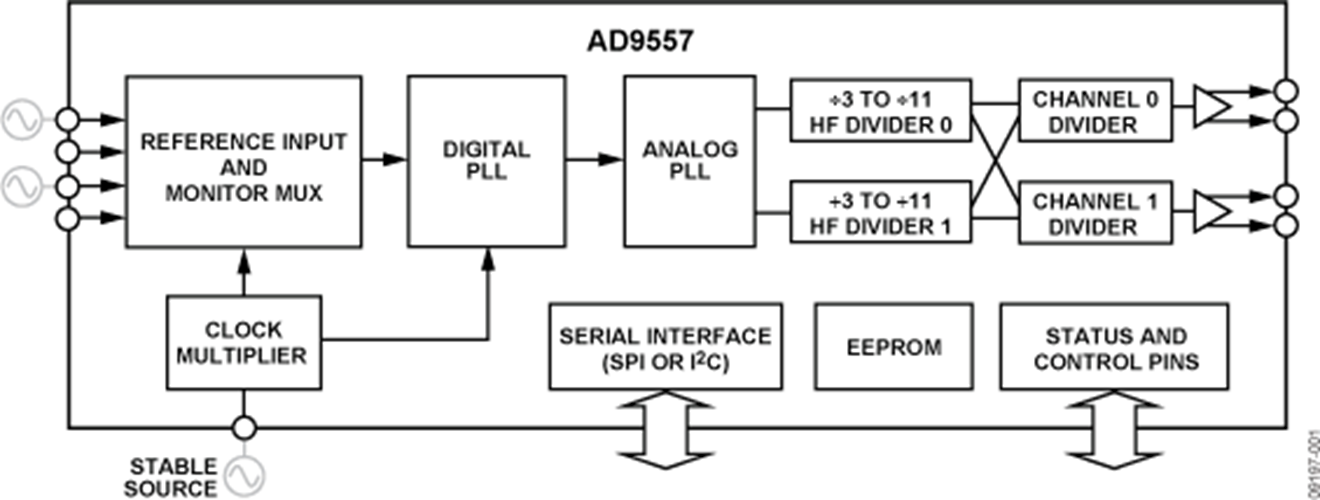

AD9557是一款低环路带宽时钟乘法器，可为包括同步光纤网络(SONET/SDH)在内的许多系统提供抖动清除和同步能力。AD9557可产生与一个或两个外部输入参考时钟同步的输出时钟。数字锁相环(PLL)可以降低与外部参考时钟相关的输入时间抖动或相位噪声。即使所有参考输入都失效，AD9557的数字控制环路和保持电路也能连续产生低抖动的输出时钟。

AD9557的工作温度范围为−40°C至+85°C工业温度范围。

应用

- 网络同步，包括同步以太网和 SDH至OTN 映射/解映射
- 清除参考时钟抖动
- 最高达到 OC-192 的 SONET/SDH 时钟，包括FEC
- Stratum 3 保持、抖动清除及相位瞬态控制
- 无线基站控制器
- 电缆基础设施
- 数据通信
