TI德州仪器 AD9558 产品介绍

2026-04-14 0次

说明

在保持模式下支持Stratum 3稳定性
支持平稳的参考切换，几乎不会干扰输出相位
支持Telcordia GR-253 II类抖动产生、转换和容差，适用于SONET OC-12至OC-192系统。
自动/手动保持和参考切换
四路参考输入
（单端或差分）
输入参考频率范围：2 kHz至1250 MHz

参考验证和频率监控(1 ppm)
可编程设置输入参考的切换优先级
输出频率范围：352 Hz至1250 MHz
可编程数字环路滤波器涵盖0.1 Hz至5 kHz的环路带宽（对于<0.1dB的峰值，最大值为2 kHz）
自适应时钟
欲了解更多特性，请参考数据手册

特性

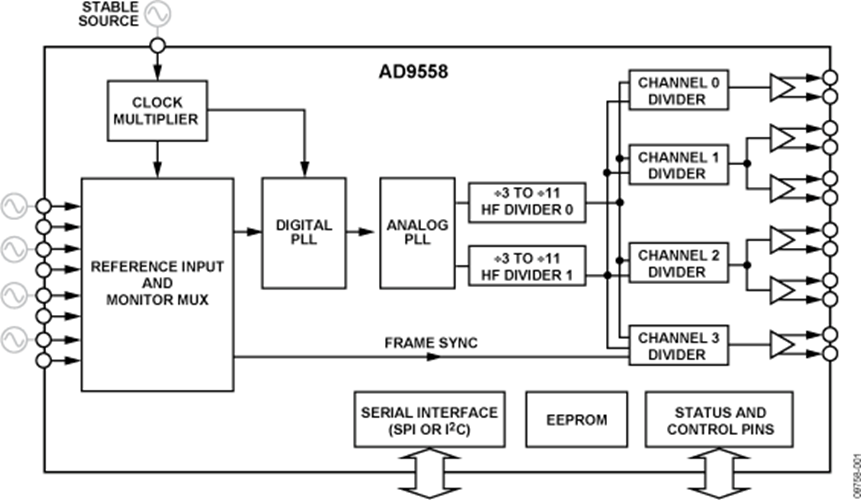

AD9558针对许多系统提供同步功能，包括同步以太网(SyncE)和同步光纤网络(SONET/SDH)。AD9558可产生与最多四个外部输入参考时钟之一同步的输出时钟。数字锁相环(PLL)可以降低与外部参考时钟相关的输入时间抖动或相位噪声。借助数字控制环路和保持电路，即使所有基准时钟都已失效，AD9558也可以连续产生干净（低抖动）、有效的输出时钟。

AD9558的工作温度范围为−40°C至+85°C工业温度范围。

应用

- 网络同步，包括同步以太网和SDH至OTN映射/解映射
- 清除参考时钟抖动
- 支持帧同步
- 最高达到OC-192的SONET/SDH时钟，包括FEC
- Stratum 3保持、抖动清除及相位瞬态控制
- 无线基站控制器
- 有线基础设施
- 数据通信
