TI德州仪器 AD9577 产品介绍
2026-04-14
0次
说明
- 完全集成双路PLL/VCO内核
- 1个整数N分频和1个小数N分频PLL
- 连续频率范围：11.2 MHz至200 MHz
-- 提供200 MHz至637.5 MHz的大多数频率 - PLL1相位抖动
（12 kHz至20 MHz）:
460 fs rms（典型值） - PLL2相位抖动（12 kHz至20 MHz）
- 整数N分频模式:470 fs rms（典型值）
- 小数N分频模式:660 fs rms（典型值）
- 输入晶体或基准时钟频率
- 扩频向下扩频 [0, −0.5]%
- 2引脚控制的频率分布图余量微调
- 集成环路滤波器
- 欲了解更多特性，请参考数据手册
特性

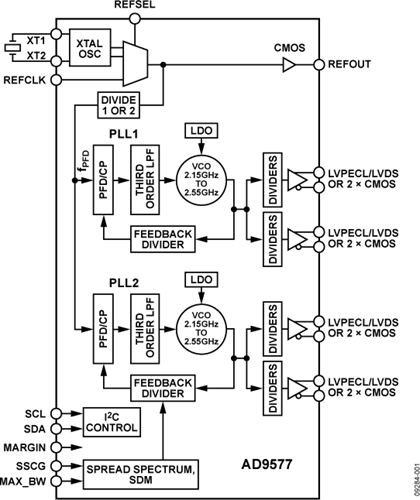

AD9577既提供一个多路输出时钟发生器功能，又带有两个片上锁相环内核PLL1和PLL2，专门针对网络时钟应用而优化。PLL设计基于ADI公司成熟的高性能、低抖动频率合成器产品系列，确保实现较高的网络性能。PLL具有I2C 可编程输出频率和格式。小数N分频PLL可支持扩频时钟功能，降低EMI辐射的峰值功率。两个PLL均可支持频率余量微调功能。
第一个整数N分频PLL部分(PLL1)由一个鉴频鉴相器(PFD)、一个电荷泵(CP)、一个低噪声电压控制振荡器(VCO)、一个可编程反馈分频器和两个独立可编程输出分频器组成。通过将外部晶振或基准时钟连接至REFCLK引脚，可将最高达637.5 MHz的频率同步至输入基准。针对所需输出速率，每个输出分频器和反馈分频器的比率可以是工厂设定或I2C 编程设定。
第二个小数N分频PLL(PLL2)内置一个可编程模块，可合成基准频率小数倍的VCO频率。针对所需输出速率（最高达637.5 MHz），每个输出分频器和反馈分频器的比率可以通过工厂编程设定。这个小数N分频PLL还可在整数N分频模式下工作以充分降低抖动。

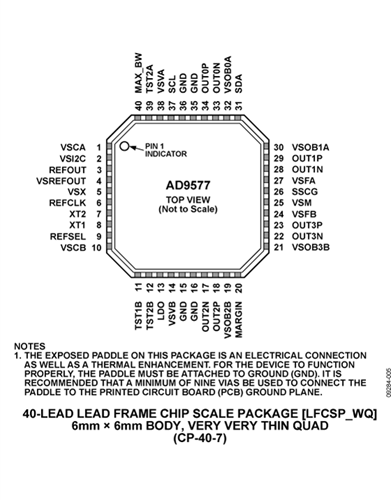

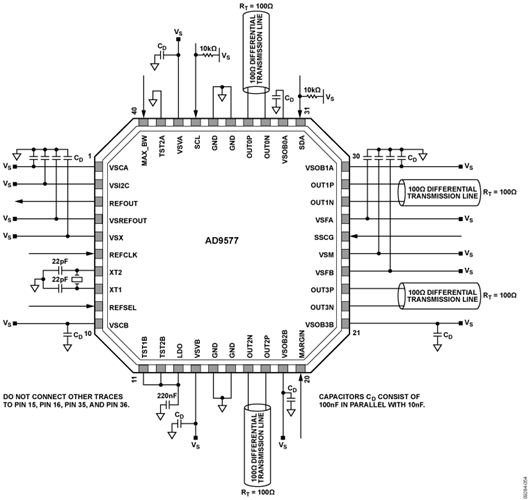

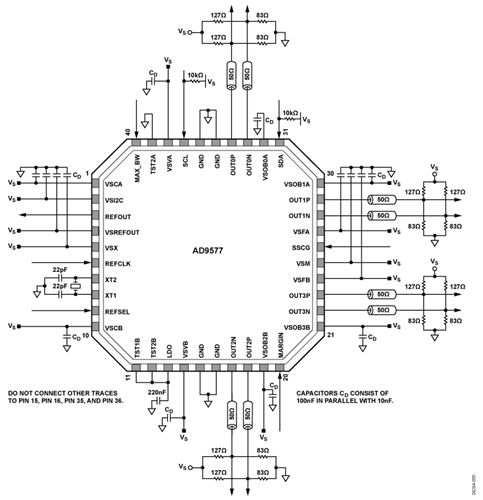

最多四个差分输出时钟信号可配置成LVPECL或LVDS信号传输格式。每个输出对也可配置用于最多八个CMOS输出。支持这类格式的组合。无需外部环路滤波器元件，从而节约了宝贵的设计时间和电路板空间。AD9577提供40引脚6 mm × 6 mm LFCSP封装，采用3.3 V单电源供电，工作温度范围为-40℃至+85°C。
应用
- 低抖动、低相位噪声多路输出时钟发生器，支持多种数据通信应用，包括以太网、光纤、SONET、SDH、PCI-e、SATA、PTN、OTN、ADC/DAC和数字视频。
- 扩频时钟
