HMC959

推荐新设计使用

提供复位功能和可编程输出电压的26 GHz 4分频器件，采用SMT封装

TI德州仪器 HMC959 产品介绍

2026-04-14 0次

说明

差分与单端工作
快速上升和下降时间： 19 ps
低功耗： 281 mW（典型值）
可编程差分输出电压摆幅：
800 - 1800 mVp-p

传播延迟： 121 ps
单电源： -3.3V

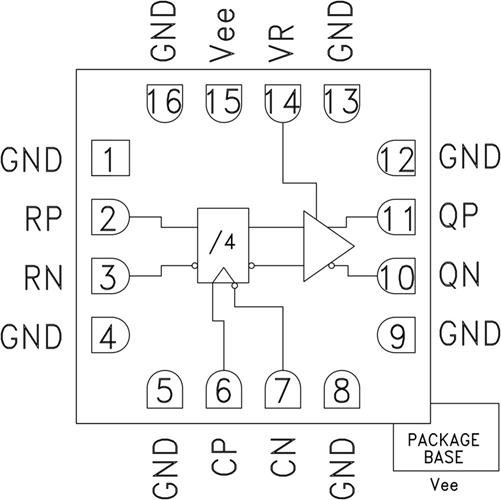

16引脚3x3mm SMT封装： 9mm²

特性

HMC959LC3是一款带复位功能的4分频器件，设计支持高达26 GHz的时钟频率。正常工作时，在复位引脚未置位的情况下，输出在时钟正沿上从之前的状态开始切换。这样便可实现4分频时钟输入。置位复位引脚可迫使Q输出低电平，无论时钟沿状态如何（异步复位置位）。反转时钟输入便可实现负沿触发应用。 HMC959LC3还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC959LC3的所有输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。输出可直接连接50 Ω端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC959LC3采用-3.3 V DC单电源供电，提供符合RoHS标准的3x3 mm SMT陶瓷封装。

应用
