TI德州仪器 AD9550 产品介绍
2026-04-14
0次
说明
- 将预设标准输入频率转换为标准输出频率
- 输入频率范围：8 kHz至200 MHz
- 输出频率最高可达810 MHz LVPECL和LVDS (200 MHz CMOS)
- 预设引脚可编程频率转换比
- 片内VCO
- 单端CMOS参考输入
- 2路输出时钟（可独立编程为LVDS、LVPECL或CMOS）
- 3.3 V单电源供电
- 极低功耗：<450 mW（多数条件下）
- 小型封装：5 mm × 5 mm
- 超过Telcordia GR-253-CORE的抖动产生、转换和容差要求
特性

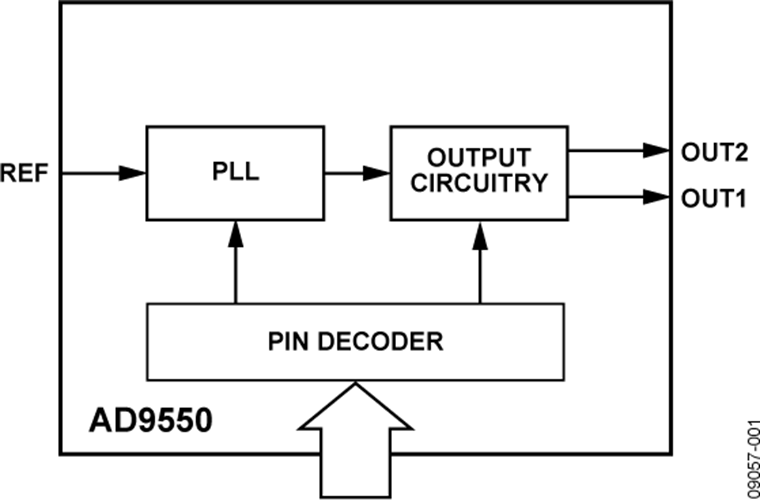

AD9550是一款基于锁相环(PLL)的时钟转换器，针对有线通信和基站应用的需求而设计。它采用整数N分频PLL来满足相关的频率转换要求。REF输入端支持单端输入参考信号。
AD9550的引脚可编程，提供从15个可能的输入频率转换到51个可能的输出频率对（OUT1和OUT2）的标准输入/输出频率转换矩阵。
虽然AD9550严格按照CMOS工艺制造，但其输出与LVPECL、LVDS或单端CMOS逻辑电平兼容。
AD9550的工作温度范围为−40°C至+85°C工业温度范围。
应用
- 高频VCXO、OCXO和SAW谐振器的高性价比替代产品
- 灵活的频率转换支持以太网、T1/E1、SONET/SDH、GPON、xDSL等有线应用
- 无线基础设施
- 测试与测量（包括手持式设备）
