说明

输入频率范围：8 kHz至710 MHz
输出频率最高达810 MHz
预设的引脚可编程频率转换比支持常见的有线和无线频率应用，包括xDSL、T1/E1、BITS、SONET和以太网。
通过SPI端口设置任意频率转换比
片内VCO
接受适合保持应用的晶振输入

两路单端（或一路差分）参考输入
两路时钟输出（可独立编程为LVDS、LVPECL或CMOS）
三线式SPI兼容型编程接口
3.3 V单电源
极低功耗：<450 mW（大部分条件下）
欲了解更多特性，请参考数据手册

特性

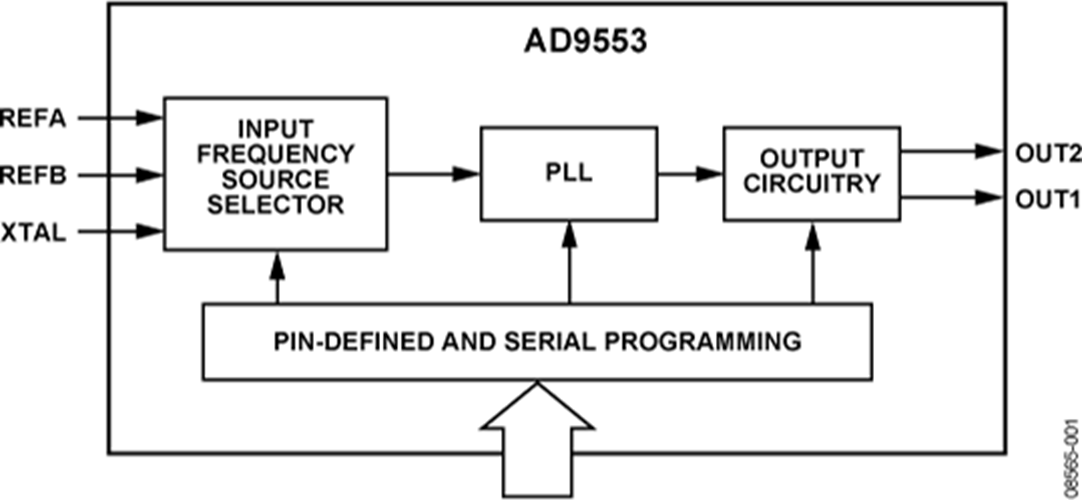

AD9553是一款基于锁相环(PLL)的时钟转换器，针对无源光纤网络(PON)和基站的需要而设计。该器件采用整数N分频PLL来支持适用的频率转换要求。用户通过REFA和REFB输入提供最多两路单端输入参考信号或一路差分输入参考信号。该器件允许用户将一个25 MHz晶振连接到XTAL输入，因而支持保持应用。

AD9553是引脚可编程器件，提供从15个可能的输入频率到51个可能的输出频率对（OUT1和OUT2）的标准输入/输出频率转换矩阵。该器件还有一个三线式SPI接口，用户可以通过该接口自定义设置输入与输出频率转换。

虽然AD9553严格按照CMOS工艺制造，但其输出与LVPECL、LVDS或单端CMOS逻辑电平兼容。

工作温度范围为−40°C至+85°C。
