TI德州仪器 ADCLK944 产品介绍
2026-04-14
0次
说明
- 工作频率：7.0 GHz
- 宽带随机抖动：50 fs均方根值
- 片内输入端接
- 电源(VCC − VEE): 2.5 V 至 3.3 V
特性

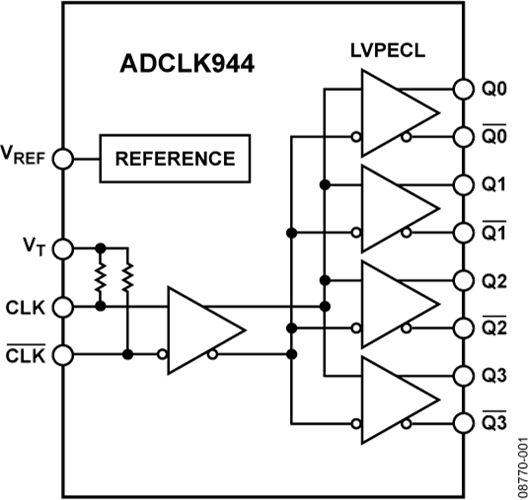

ADCLK944是一款超快型时钟扇出缓冲器，采用ADI公司专有的XFCB3硅锗(SiGe)双极性工艺制造。这款器件设计用于要求低抖动性能的高速应用。
该器件具有一路配中心抽头、差分、100 Ω片内端接电阻的差分输入，支持直流耦合LVPECL、CML、3.3 V CMOS（单端）输入和交流耦合1.8 V CMOS、LVDS、LVPECL输入。 VREF 引脚可用来为交流耦合输入提供偏置。
ADCLK944具有4个全摆幅的发射极耦合逻辑(ECL)输出驱动器。对于LVPECL（正ECL）输出，可将 VCC 偏置到正电源，VEE 偏置到地。对于ECL输出，可将 VCC 偏置到地，VEE 偏置到负电源。
ECL输出级设计成将每端800 mV直接驱动至端接于VCC − 2 V的50 Ω电阻，从而获得1.6 V的总差分输出摆幅。
ADCLK944采用16引脚LFCSP封装，额定工作温度范围为−40°C至+85°C的标准工业温度范围。
应用
- 低抖动时钟分配
- 时钟与数据信号恢复
- 电平转换
- 无线通信
- 有线通信
- 医疗和工业成像
- 自动测试设备和高性能仪器仪表
参数
类型 | 描述 |
通信 | 无线基础设施 |
航空航天和防务 | 航空航天和防务雷达系统 |
