TI德州仪器 ADN4670 产品介绍
2026-04-14
0次
说明
- 低输出偏斜：<30 ps（典型值）
- 从1路差分时钟输入提供10路LVDS时钟输出
- 可编程：可以选择两路差分时钟输入之一（CLK0或CLK1），以及使能或禁用各路差分时钟输出
- 信号速率最高达1.1 GHz（典型值）
- 电源电压范围：2.375 V至2.625 V
- 差分输入阈值：±100 mV
- 轨到轨输入共模范围
- 掉电期间I/O引脚具有故障安全特性： VDD = 0 V

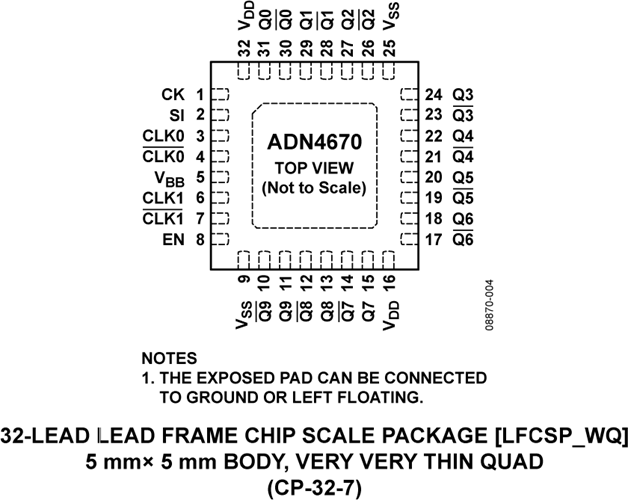

- 提供32引脚LFCSP封装
- 工业温度范围：−40℃至+85℃
特性

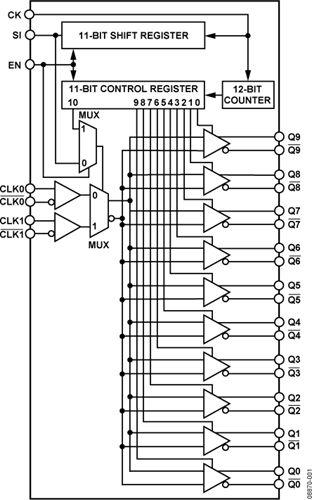

ADN4670是一款低压差分信号(LVDS)时钟驱动器，可以将一路差分时钟输入信号扩展为十路差分时钟输出。这款器件可以通过简单的串行接口进行编程，以便选择两路时钟输入之一(CLK0/CLK0 或CLK1/CLK1) ，以及使能或禁用（三态）任何一路差分输出(Q0/Q0至Q9/Q9) 。ADN4670设计用于50 Ω传输线路环境。
当使能输入EN为高电平时，可以通过将11个数据位输入移位寄存器中来实现对器件的编程。前10位决定哪些输出使能（0 = 禁用，1 = 使能），第11位选择时钟输入（0 = CLK0，1 = CLK1）。第12个时钟脉冲将数据从移位寄存器传输到控制寄存器。
ADN4670的额定温度范围为工业温度范围，提供32引脚LFCSP封装。
应用
参数
类型 | 描述 |
医疗健康 | 医疗超声设备 |
航空航天和防务 | 航空航天和防务雷达系统 |
