TI德州仪器 AD9572 产品介绍
2026-04-14
0次
说明
|
|
特性

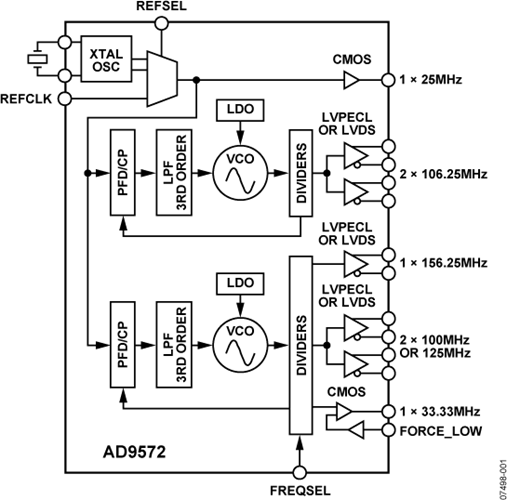

AD9572是一款多输出时钟发生器，具有两个片内PLL内核，针对包括以太网接口的光纤通道线路卡应用进行了优化。整数N分频PLL设计基于ADI公司成熟的高性能、低抖动频率合成器系列，可实现网络的较高性能。这款器件也适合相位噪声和抖动要求严格的其它应用。
PLL部分由低噪声鉴频鉴相器(PFD)、精密电荷泵(CP)、低相位噪声压控振荡器(VCO)、预编程的反馈分频器和输出分频器组成。通过将一个外部晶振或参考时钟连接到REFCLK引脚，可以将最高156.25 MHz的频率锁定至输入参考。每个输出分频比和反馈分频比针对所要求的输出速率进行预编程。
第二个PLL也用作整数N分频频率合成器，并驱动两个LVPECL或LVDS输出缓冲器以支持106.25 MHz频率。无需外部环路滤波器，从而节省宝贵的设计时间和电路板空间。

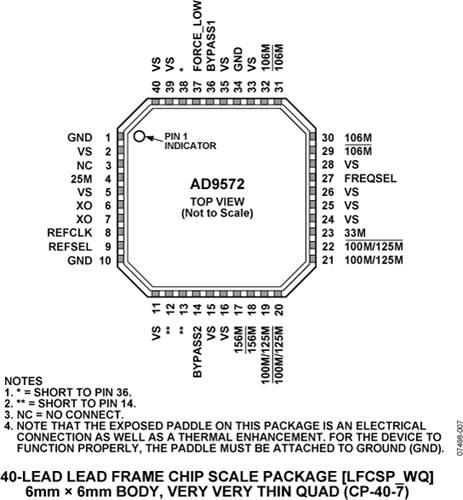

AD9572提供40引脚6 mm × 6 mm、LFCSP封装，可以采用3.3 V单电源供电。温度范围为−40°C至+85°C。
应用
