说明

特性

ADCLK950是一款超快时钟扇出缓冲器，采用ADI公司专有的XFCB3硅-锗（SiGe）双极性工艺制造，设计用于要求低抖动的高速应用。

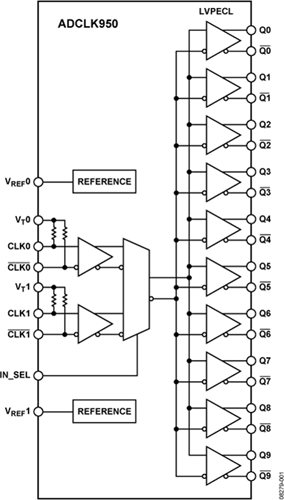

该器件具有两个差分输入，通过IN_SEL控制引脚进行选择。两个输入均配备中心抽头、差分、100 Ω片内端接电阻，接受直流耦合LVPECL、CML、3.3 V CMOS（单端）以及交流耦合1.8 V CMOS、LVDS和LVPECL输入。提供VREFx引脚用于偏置交流耦合输入。

ADCLK950内置10个全摆幅射极耦合逻辑（ECL）输出驱动器。对于LVPECL（正ECL）工作模式，VCC偏置至正电源，VEE偏置至接地。对于ECL工作模式，VCC偏置至接地，VEE偏置至负电源。

输出级旨在从各端将800 mW直接驱动至端接于VCC− 2 V的50 Ω负载，从而获得1.6 V的总差分输出摆幅。

ADCLK950采用40引脚LFCSP封装，额定工作温度范围为−40°C至+85°C标准工业温度范围。
