说明

特性

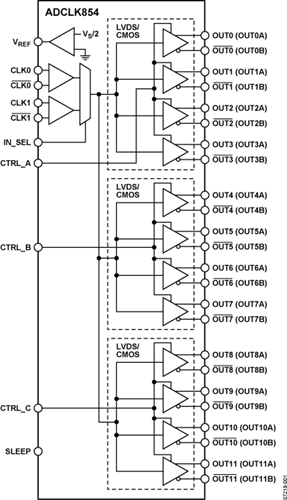

ADCLK854是一款1.2 GHz/250 MHz LVDS/CMOS扇出缓冲器，针对低抖动、低功耗应用进行了优化。其配置范围为12 LVDS至24 CMOS输出，包括LVDS和CMOS输出组合。三条控制线用于确定固定输出块（3/4组）为LVDS输出还是CMOS输出。

ADCLK854提供两路可选输入和休眠模式特性。IN_SEL引脚状态确定被扇出至所有输出的输入。SLEEP引脚可使能休眠模式，以关断器件。

包括LVPECL、LVDS、HSTL、CML、CMOS在内的各种单端和差分逻辑电平均可作为输入。表8列出了各类连接的接口选项。

该器件采用48引脚LFCSP封装，额定工作温度范围为−40°C至+85°C（标准工业温度范围）。

应用

• 低抖动时钟分配
• 时钟与数据信号恢复
• 电平转换
• 无线通信
• 有线通信
• 医疗和工业成像
• 自动测试设备(ATE)和高性能仪器仪表
